中压优秀MOS:CMP107N20

>>CMP107N20详情页面

CMP107N20是采用广东场效应半导体有限公司(Cmos)先进的SGT技术工艺生产,具有优秀的导通电阻RDS(ON),是高频开关和同步整流的理想MOS,也非常适合用于电机驱动控制、电池管理、不间断电源、逆变器电源等等。



卓越的电气特性

CMP107N20的主要电气特性包括:

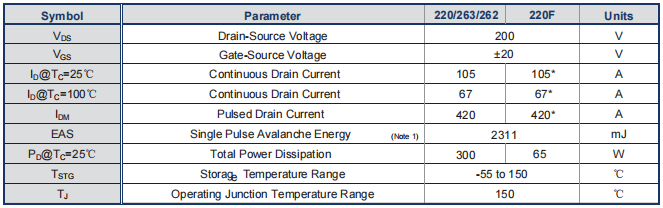

耐压能力:CMP107N20的耐压(BVDSS)为200V。

电流能力:在Tc=25℃条件下,其最大连续漏极电流(ID)是105A。



雪崩能量:CMP107N20采用(Cmos)先进的SGT技术工艺,100%雪崩测试,单次雪崩能量EAS为2311mJ,有很强的抗冲击能力。

低热阻:CMP107N20采用TO-220封装,具有优秀的热管理性能,其结到壳的热阻(RθJC)为0.42℃/W。

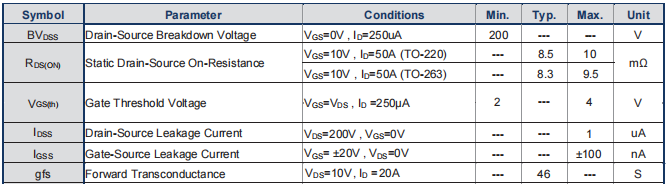

低导通电阻:在栅极电压(VGS)为10V时,CMP107N20的导通电阻(RDS(on))最大只有10mΩ。低导通电阻能降低导通状态下的损耗,能提高整体电路的能效。

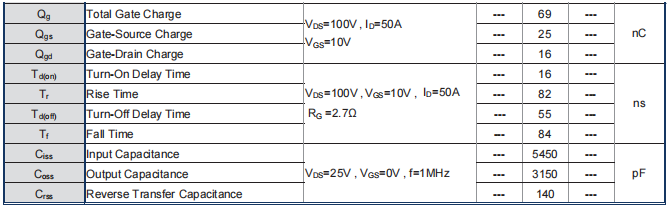

低开关损耗:低QG、结电容,使其具有优越的开关性能,和低开关损耗。



适用范围广泛

CMP107N20优秀的性能,使其可以非常好的应用于多种电路,包括不限于电池管理、不间断电源、高频开关和同步整流、电机驱动控制、逆变器电源等多种应用。


通过优化半导体材料和制造工艺,Cmos成功地将这些优秀特性集成到CMP107N20中,使其在电路应用中表现出色。
