物料推选CMSC3812
CMSC3812是场效应半导体（简称Cmos）综合市场需求以及产品小型化趋势特点开发的一款双PNP型增强型场效应管，适用于中低压、高电流的开关或线性控制场景，设计时需重点关注驱动能力、散热及保护措施。避免实际电流接近极限值，确保充足的裕量。尤其在线性控制场景中必须注意降低开关损耗和建议尽量简化驱动电路。
封装形式

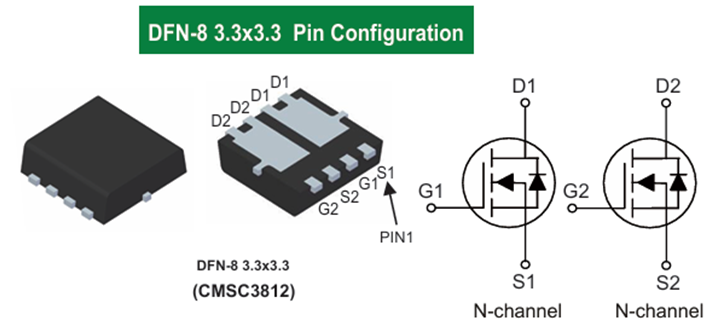

下图是CMSC3812封装形式和内部拓扑结构图。采用DFN-8 3.3×3.3 PNP+PNP双芯集合封装形式，具有体积小、开关速度快、高频特性优并且具有优秀的热管理平衡能力。

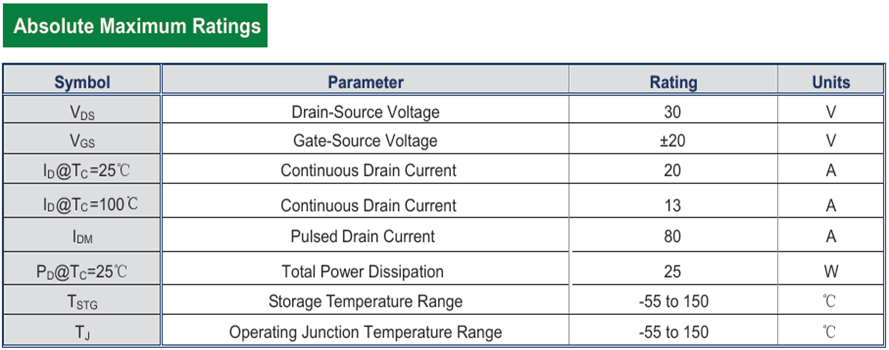

基础参数
应用推荐
CMSC3812是采用Cmos先进沟槽工艺开发的一款双N沟道低压增强型场效应管,具有30V漏源电压（VDS）,常温条件下20A漏极电流（ID）,具备能瞬间抵抗高达80A的高脉冲电流冲击性。通常用于需要高电流控制的低压场景。以下是其典型应用及注意事项：
主要应用场景
1.高边开关（High-Side Switching）
用途：控制电源正极的通断，例如汽车电子、电池供电设备。
优势：PNP 晶体管适合将负载接地，简化电路设计。
2. 电机驱动
应用：直流电机、步进电机的 H 桥或半桥驱动电路。
配置：双 PNP 管可与其他 NPN 管配合，实现双向电流控制。
3. 电源管理
线性稳压器：作为调整管用于低压差稳压器（LDO），需注意散热。
开关电源：中功率 DC-DC 转换中的续流或保护电路。
4. 工业设备
继电器/电磁阀驱动：控制大电流负载（如 12V/24V 系统）。
逆变器：低频逆变或 UPS 系统中的电流路径切换。
5. LED 驱动
大功率 LED 阵列：恒流驱动或调光控制。
核心优势
CMSC3812常温条件下，安全工作区极限功率可达30V×20A=600W，具有卓越的带载能力。
关键设计考虑
高效率：饱和状态下RDS(on)最大值为20毫欧，低阻值MOSFET可以有效降低导通损耗，提升电路转换效率。
高频特性：输入/输出电容，如(Ciss)/(Coss），这些参数影响MOSFET的高频性能。
散热管理：20A电流可能产生高热，需搭配散热片甚至必要的主动冷却。
简化驱动系统：CMSC3812具有更低的栅极阈值电压，如图Date Sheet所示，VGSth最大值为2.5V，低阈值电压可以直接通过单片机驱动，使驱动电路轻量化，电路EMC认证更容易通过。简单的驱动电路又可避免辐射和传导产生的EMI浪涌影响，使MOSFET开关动作更趋于理想状态。

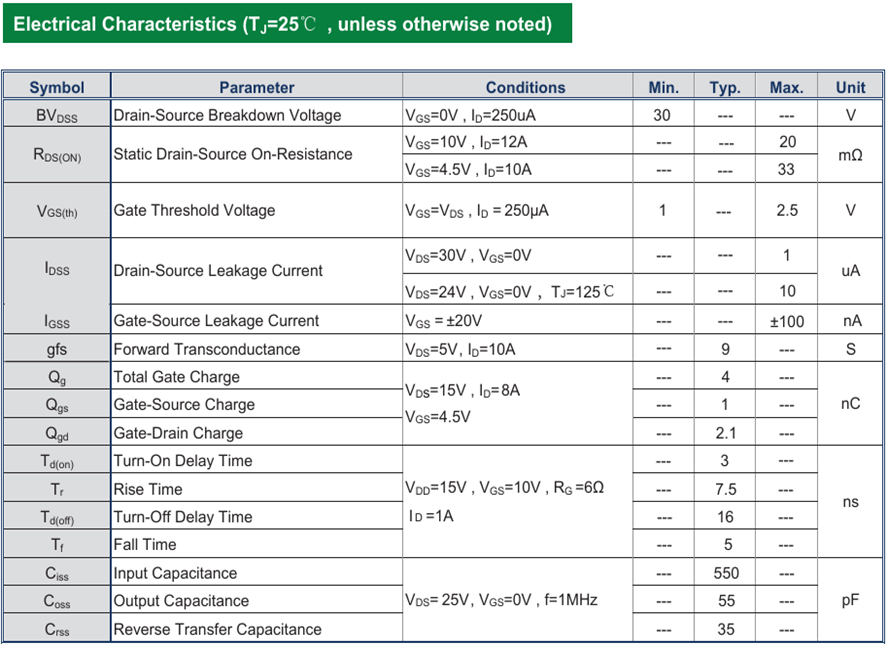

CMSC3812 Product Data Sheet
总结
CMSC3812场效应管具有理想的优值系数FOM=QG×RDS(on) ，QG是场效应管的动态特性描述，该值越小，MOSFET的开关速度越快，反之，则越慢；RDS(on)是MOSFET静态特性描述，该值越小，则场效应管导通损耗越小，转换效率越高。CMSC3812拥有优秀高效的转换效率，不仅提高了其自身的适用领域，而且符合绿色设计和可持续发展之需要。
技术支持与资源获取
更多型号资料请联系在线客服或登录Cmos官网www.cmosfet.com，可索取样品和报价以及提供相关技术支持服务。
Cmos开发产品应用领域有以下方面如下表所示：
