高效能动力—赋能现代电力电子设计
概述
CMB073N15是场效应半导体(Cmos)开发的一款具有“高能效、高功率密度、高可靠性”三重优势于一体的功率MOSFET，已成为电力电子、汽车电子、工业控制、可再生能源领域的理想选择。
一、封装形式

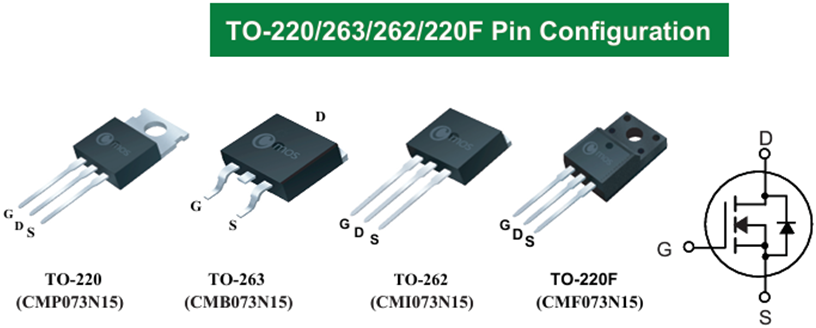

下面是CMB073N15的封装形式和内部拓扑图，提供了TO-220、TO-263、TO-262、TO-220F四种封装，极大地丰富了用户之选择，并且可提供定制化封装。
二、基础参数

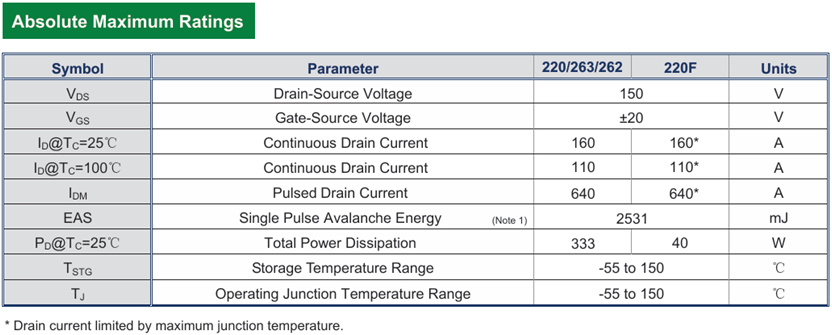

CMB073N15是一款高性能的N沟道功率MOSFET，采用先进的栅裂工艺技术，专为高能效、高功率密度应用设计。其关键参数包括：
电压等级：150V
持续漏极电流：160A（@TC=25℃）
超低导通电阻：RDS(on) = 7mΩMax（@VGS=10V）
优化开关特性：低栅极电荷(Qg)与低反向恢复时间
优秀的散热能力：厚铜框架封装的TO-220、TO-263、TO-262，热阻值RθJC只有0.38℃/W,在兼顾散热的同时为PCBA的安装提供了便捷
凭借出色的电气性能和可靠性，CMB073N15成为工业、汽车及新能源领域的理想选择。
三、核心优势
核心优势
1. 高效率与低损耗
超低RDS(on)显著降低导通损耗，提升系统能效，尤其在高压大电流场景中。
优化的开关特性减少高频应用中的开关损耗，适配PWM控制需求。
2. 卓越的散热能力
搭配底部厚铜散热框架的TO-263、TO-262、TO-220封装，支持高效的热传导性，保障了高功率工况下的稳定运行。
3. 高可靠性设计
通过IATF-16949认证，满足汽车电子严苛环境要求。
强抗雪崩能力（EAS=2531mJ），适应感性负载在开关瞬态形成di/dt巨大的冲击。
4. 绿色节能
符合RoHS标准，助力低碳化能源系统设计。
四、应用推荐
典型应用场景推荐
1. 工业电源与伺服驱动
场景价值：适用于AC-DC电源模块、工业变频器及伺服电机驱动器。
用户收益：低导通损耗减少了器件发热，提升电源转换效率；高频开关支持更高功率密度设计，缩小设备体积。
2. 新能源与储能系统
场景价值：光伏逆变器后级、电池管理系统（BMS）及储能UPS（功率转换系统）。
用户收益：150V耐压覆盖48V/60V光伏逆变系统储能模块母线需求；高频开关响应优化MPPT系统（Maximum Power Point Tracking）算法效率。
3. 电动汽车与充电设备
场景价值：车载充电机、DC-DC转换器及电机驱动逆变器。
用户收益：高电流承载能力适配电机峰值功率需求。
4. 消费类高性能设备
场景价值：高端无人机电调、大功率LED驱动电源。
用户收益：轻量化设计（低寄生参数）提升动态响应，优化终端用户体验。
五、设计建议
驱动优化：建议栅极驱动电压VGS=10V以充分发挥低RDS(on)特性，同时可并联RC缓冲电路抑制电压尖峰。
散热管理：推荐PCB布局中预留足够铜箔面积或添加散热器，确保结温（Tj）低于125℃（经验值）。
EMI控制：低体二极管反向恢复特性可减少高频振铃，但仍需结合适当的栅极电阻与磁屏蔽设计。
结语
CMB073N15凭借其高效能、高可靠性与广泛适配性，正成为工程师应对严苛电力电子挑战的优选方案。无论是工业自动化升级，还是新能源系统创新，它都能以卓越性能助力客户缩短开发周期、降低系统成本并提升市场竞争力。
立即联系我们的技术团队，获取样品与定制化应用支持！
型号速查：CMB073N15
关键参数： VDS=150V, ID=160A, RDS(on)=7mΩ(@VGS=10V)
联系我们：WWW.CMOSFET.COM
（注：实际应用中请以官方数据手册为准，结合具体工况验证设计。）
