CMD028N03 MOSFET：高效能功率开关解决方案
—— 为高电流、高可靠性应用而生
关键词搜索：
@BMS
@电动工具
@高效电源设计（DC-DC）
@电机驱动
一、产品概述
CMD028N03 是一款高性能N沟道增强型MOSFET，采用先进的屏蔽栅工艺制造，具备30V漏源电压（Vds）和150A连续漏极电流（Id）能力。其超低导通电阻（Rds(on)）、优异的开关特性及强健的热性能，使其成为高密度电源、电机驱动及电池管理系统的理想选择。
二、封装形式

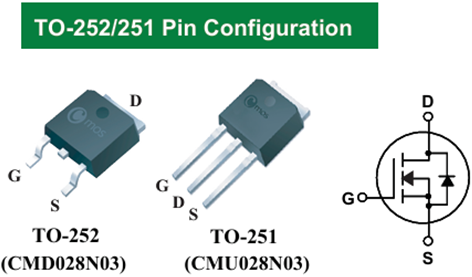

如图是CMD028N03的封装形式及内部topology图。提供TO-252封装和TO-251两种常规封装，如需特殊封装，也可为您提供量身订制。
三、核心优势
关键优势
1. 极低导通损耗
Rds(on)最大值 ≤ 2.7mΩ（@Vgs=10V），大幅降低导通损耗，提升系统效率。
2. 高电流处理能力
连续电流150A，脉冲电流可达600A，轻松应对浪涌电流冲击。
3. 优化开关性能
低栅极电荷（Qg）与低反向恢复电荷（Qrr），减少开关损耗，适合高频应用（≤500kHz）。
4. 卓越散热设计
TO-252/TO-251封装，支持高效外接散热器，工作结温范围-55℃至+155℃。
四、典型应用场景
1. DC-DC电源转换器
适用于同步Buck/Boost拓扑中的低压侧开关，用于交换机POE电源、通信设备POL模块。
设计建议：并联使用以分担电流，搭配较大拉电流和灌电流（如2A）的控制器以降低开关损耗。
2. 电机驱动系统
电动工具、无人机电调、小型电动车中的H桥/三相逆变器驱动。
设计建议：为每相臂使用独立MOSFET，增加RC滤波电路抑制电压尖峰。
3. 电池保护与管理系统
锂电池组（12V-24V）的主回路放电控制开关，支持高倍率充放电（如储能系统、电动滑板车）。
关键设计：在电池端增加TVS二极管，防止负载突卸导致Vds击穿。
4. 固态继电器（SSR）替代
工业设备中的高频率通断控制（如加热器、照明驱动），寿命远超机械继电器。
五、关键设计推荐
1. 栅极驱动设计
驱动电压Vgs：推荐10V-12V（确保Rds(on)最小化），VGS绝对极限值±20V。
驱动电阻：添加<10Ω栅极电阻（Rg）抑制振荡，高频应用需靠近MOSFET布局。
2. PCB布局优化
降低寄生电感：
源极引脚直接连接功率地平面（避免过孔串联）。
栅极驱动回路面积最小化，远离高di/dt路径。
散热设计：
在Drain/Source引脚铺设大面积铜箔，需添加散热过孔至背面覆铜。
3. 并联使用策略
均流设计：确保各器件栅极驱动对称，源极串接0.1Ω-0.5Ω电阻平衡电流。
热耦合：多颗MOSFET安装在同一散热器上，保持温度一致性。
4. 保护措施
Vgs过压保护：用12V齐纳二极管钳位栅极电压。
ESD防护：操作时佩戴防静电手环，存储于导电泡棉中。
过温监控：在散热器上安装NTC，触发温度保护阈值（建议≤150℃）。
六、选择价值
在30V以下高电流场景中，CMD028N03以极低的导通损耗、强悍的电流承载能力及经过验证的可靠性，成为工程师替代传统高损耗器件的首选。其优化的封装与电气特性，显著降低系统热设计难度，助力产品提升能效与功率密度。
立即集成CMD028N03，为您的功率系统注入高效动能！
（注：实际设计前请查阅官方Datasheet，确认参数边界及测试条件）
