重塑高功率密度边界 —— CMSL30R019SD为极致效率而生
引言
在服务器电源、光伏逆变器、大功率工业电源等领域，系统效率与体积的博弈从未停止。功率半导体每一次封装与芯片技术的突破，都在重新定义功率密度的上限。CMSL30R019SD采用TOLL-8封装，将新一代超结低阻技术与低寄生电感结构完美融合，以极致性能回应高效率、高频率、高可靠的市场渴求。这不仅是元器件的升级，更是您电路设计思维的一次飞跃。
一、产品核心优势
1. 300V 超结：打破导通电阻与开关损耗的折衷
基于电荷平衡理论的超结结构，让该器件在 300V 额定电压下实现极低的导通电阻——导通内阻低至19mΩ，且随温度变化极为平缓。相比传统平面型 MOSFET，其面积比导通电阻（Rsp）大幅下降，同等晶片面积可承载更大电流，同时内置肖特基二极管，具备更出色的反向恢复特性，体二极管反向恢复电荷（Qrr）和恢复软度因子均优化至新水平，让硬开关拓扑下的 EMI 与电压过冲得到本质抑制。
2. 90A 连续电流能力，从容应对重载冲击
在充实的散热设计下，器件连续漏极电流可达 90A（Tc=25°C），脉冲电流更是达到 360A，轻松应对电机启动、电池预充、大容量电容性负载等瞬间冲击场景，宽安全工作区让保护逻辑更为简洁可靠。
3. TOLL-8 封装：表贴封装的新高度

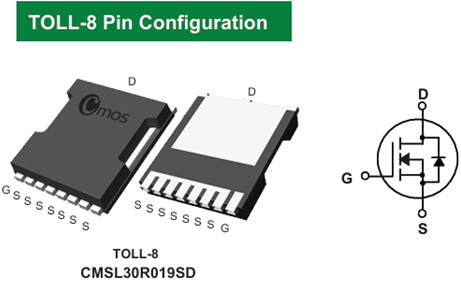

TOLL-8 封装尺寸仅约9.9mm × 11.68mm，高度不到 2.2mm，内藏 8 个引脚，包含独立的开尔文源极（Kelvin Source） 端子。封装内部键合线极短，共源极寄生电感可低至 1nH 以下，这为高频开关扫清了栅极振荡和误导通的风险，也让门极驱动回路真正摆脱功率回路的干扰。
二、产品电路设计指导
1. 栅极驱动设计——用好开尔文源极是关键
利用 TOLL-8 的栅极回路与功率回路分离的端子，将驱动器回流直接连接至开尔文源极引脚，可彻底消除功率地 bounce 带来的栅极过冲。推荐驱动电压为 0 / +12V，开通时提供 2~3A 以上峰值拉/灌电流能力。为平衡开关速度与 EMI，建议在栅极串联 2.2Ω~10Ω 阻尼电阻，并紧靠栅极与开尔文源极之间放置栅极保护 TVS 管。该器件栅极电荷总量仅约 100nC，在 200kHz 开关频率下驱动损耗极低，有利于自举供电的简化。
2. 功率回路布局——以“最小化”换取“最大化”
高频大电流下，布线的寄生电感会直接转化为电压尖峰与振铃。设计时应将输入滤波电容、TOLL-8 的漏-源回路和变压器初级尽可能压缩在一个极小的高频环路内，可采用多层板将正反面铜皮平行走大电流，利用叠层间互感抵消部分电感。TOLL-8 封装底面大面积漏极焊盘直接焊接于 PCB 铜面上，配合散热过孔将热量迅速导向内层和底层大面积铜箔，甚至可附加背面散热器，使结-环境热阻大幅降低。
3. 吸收与钳位——低寄生电感使缓冲简化
由于 TOLL-8 内部、封装焊接及 PCB 走线的总串联电感极低，关断电压过冲远低于插件封装。在移相全桥或反激拓扑中，RCD 吸收电路尺寸可显著缩减甚至取消；在需要雪崩耐受的场景，器件自身单次雪崩能量（Eas）充沛，配合母线电容紧密布局即可完成可靠钳位。
4. 并联技术——大电流系统的自由扩展
90A 单管能力已很卓越，而 TOLL-8 的一致性好、热路径独立，可实现简洁并联。推荐每个器件使用独立的栅极电阻，且驱动回路尽量等长对称。
三、产品应用场景推荐
1. 大功率开关电源与通信整流器
48V 通信电源、服务器电源前级 DC/DC 变换器常工作于 200V～300V 母线范围，300V/90A 超结 MOSFET 搭配半桥 LLC 或全桥移相拓扑，可在 200kHz 以上实现 ZVS 软开关，效率轻松超越 98%，且 TOLL-8 的扁平封装允许双面水冷散热，使电源模块功率密度突破 100W/cm³。
2. 光伏与储能变流器
在光伏 Boost 升压电路、储能双向 DC/DC 模块中，TOLL-8 超结 MOSFET 以低导通损耗和快速体二极管关闭特性，有效应对每日上千次辐照度波动带来的动态负载。表贴化封装支持全自动化产线，大幅降低系统组装成本与人工焊接风险，是对 10kW~30kW 组串式逆变器升压级的理想升级。
3. 电池化成与测试设备
电池化成分容设备需要长期满载输出 50A~100A 电流，且对纹波、动态响应要求苛刻。CMSL30R019SD构成的同步整流双向 Buck/Boost 电路，能以极低损耗吞吐电能，并回馈电网。器件 300V 耐压覆盖大部分锂电池组的电压范围，提供 1.5 倍以上安全裕量，保障产线 7×24 小时稳定运行。
4. 工业电机驱动与 AGV 动力总成
在低压大电流伺服驱动、电动叉车、AGV 无刷电机控制器中，直流母线一般在 150V～280V 之间。TOLL-8 封装可实现超紧凑的六管全桥布局，寄生电感极低的功率回路使 PWM 边沿更干净，降低电机绝缘应力。同时，175°C 最高结温能力允许在恶劣的工业环境下不降额运行。
5. 车载充电机（OBC）与 DC/DC 转换器
虽然车载高压母线多采用 650V 器件，但在 PFC 后的中间母线变换级和低压 DC/DC 前级，300V 超结 MOSFET 可担当同步整流和主动钳位角色，利用其出色的反向恢复和低 Qg 在大频率下减少开关损耗，帮助新能源汽车电源系统实现更小的体积和更高的功率密度。
结语
CMSL30R019SD诞生，不仅是对功率半导体工艺的一次革新，更是对电源设计者想象力的解放。它让表贴功率器件走向更高电压、更大电流，让自动化生产摆脱笨重插件束缚，让每一个立方厘米的空间都迸发出强劲的电力转换能力。
