CMB20P09 P-Channel MOSFET
—— 在高性能开关与线性应用中实现高效功率控制
引言
在现代电子系统中，功率MOSFET的选择直接决定了电源效率、系统可靠性及整体成本。CMB20P09作为一款由Cmos(场效应半导体)推出的P-Channel功率MOSFET，凭借其优异的电气特性、良好的散热性和稳健的性能，已成为众多中低压、大电流应用场景中的理想选择。本文将深入剖析CMB20P09的核心优势，并探讨其在关键领域的设计应用要点。
一、核心优势

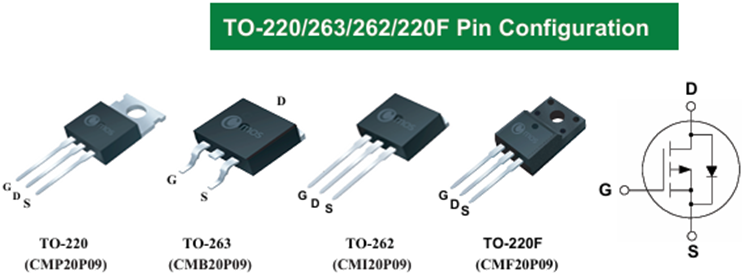

1.内部结构与封装

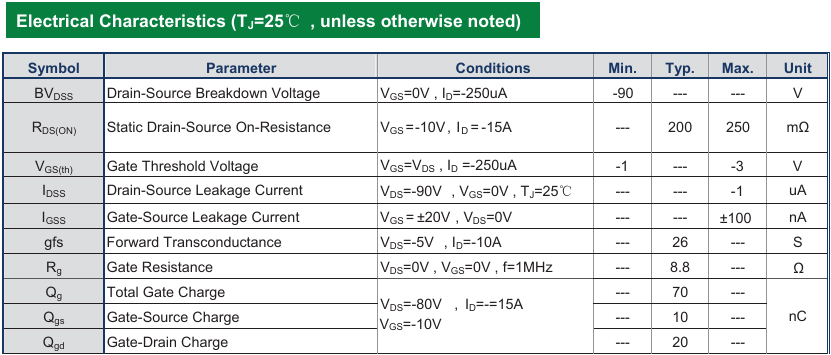

2.关键参数
CMB20P09并非一款普通的P-MOS，其设计针对现代能效要求进行了深度优化。
1)卓越的导通性能
低导通电阻（RDS(on)）： 在VGS = -10 V时，RDS(on) 最大值仅为0.25Ω。这意味着在导通状态下，器件的功率损耗（P(loss) = I² * RDS(on)）同规格相对更低，特别适用于大电流开关路径，能显著减少发热，提升系统整体效率。
2)逻辑电平驱动兼容性
低阈值电压（VGS(th)）： 标准阈值范围为-1V至-3V，使其能够被5V的单片机、DSP或逻辑电路直接、轻松地驱动。这简化了栅极驱动电路设计，无需额外的电平移位或复杂的驱动IC，降低了BOM成本和PCB空间占用。
3)坚固的雪崩耐量与体二极管
高耐压与鲁棒性： -90V的漏源电压（VDS）额定值提供了充足的设计余量。其先进的硅技术确保了良好的雪崩击穿能力，能够承受负载电感关断时产生的反向电压冲击，增强了系统在恶劣环境下的可靠性。
4)先进的封装技术
采用主流的功率封装：提供TO-263 (D²Pak)、TO-220、TO-262、TO-220F四种功率级封装，该类封装具有优异的散热性能，其金属背板可以直接安装在散热器上，实现高效的热管理，允许器件在持续高功率下稳定工作。
二、应用场景
CMB20P09在以下应用中表现出色：
1. 高压侧负载开关与电源路径管理
这是P-MOSFET最经典的应用。CMB20P09常被用于系统的电源输入侧，作为主电源开关。
应用场景： 电池供电设备（如电动工具等）的总开关；车载电子系统的点火开关控制；多电压域板卡的电源时序管理。
设计优势：
简单控制： 微控制器的一个GPIO口输出低电平即可开启整个系统电源，输出高电平（或悬空）则关闭，控制逻辑直观。
低静态功耗： 在关断状态下，CMB20P09的极低漏电流确保了系统在待机或关机模式下的功耗极小，延长了电池续航时间和寿命。
电路示意：
2. 线性模式应用与电子负载
利用其功率处理能力和稳定的热特性，CMB20P09可以作为优秀的线性稳压器或可编程电子负载的核心元件。
应用场景： 大电流线性稳压电源；电池充电/放电测试设备；高精度功率吸收电路。
设计要点：
稳定性：栅极驱动电路需要适当的补偿，以防止振荡。
3. 电机驱动与感性负载控制
在驱动直流电机、电磁阀等感性负载时，CMB20P09提供了高效的开关控制。
应用场景： 工业自动化中的24V/48V直流电机控制；汽车座椅、车窗调节；机器人关节驱动。
设计优势：
简化高压侧驱动： 在H桥或半桥电路的高压侧使用P-MOS（如CMB20P09），低压侧使用N-MOS，可以避免使用自举电路或隔离栅极驱动器，简化了架构。
续流路径： 体二极管为电机断电时产生的反向电动势提供了自然的续流路径，保护了驱动电路。
4. DC-DC变换器中的同步整流
虽然在Buck电路中不常见，但在一些非隔离或特定拓扑的Boost或Flyback电路中，P-MOSFET可用于同步整流，以替代效率较低的肖特基二极管。
设计优势： 低导阻RDS(on)可以大幅降低整流环节的导通损耗，尤其在大电流输出时，对提升转换效率贡献显著。
三、 设计指南
1. 栅极驱动设计
驱动电阻（Rg）： 必须串联一个栅极电阻（通常10Ω - 100Ω），用于抑制栅极振铃、控制开关速度、限制浪涌电流。
下拉电阻（Rpull-down）： 在MCU_GPIO和MOSFET栅极之间，建议连接一个较大阻值（如10kΩ - 100kΩ）的下拉电阻到源极，确保在MCU上电复位或状态不确定时，MOSFET处于可靠的关断状态。
开关速度权衡： 更小的Rg和更强的驱动电流能加快开关速度，降低开关损耗，但会增大电压电流应力和EMI。需根据开关频率和EMI要求进行折衷。
2. 散热管理
计算功耗： 准确计算导通损耗和开关损耗之和。
热阻分析： 考虑结到环境的热阻（RθJA），确保结温（Tj）在任何工况下均低于最大额定值（150°C）。对于TO-263封装，充分利用PCB铜箔作为散热片是经济有效的方法。
3. PCB布局建议
环路面积最小化： 功率环路（Vin —> MOSFET —> 负载—> GND）和栅极驱动环路的面积应尽可能小，以降低寄生电感和EMI辐射。
去耦电容： 在VIN和GND之间靠近MOSFET引脚处放置一个低ESR(如100nF的陶瓷电容），以提供快速的开关电流。

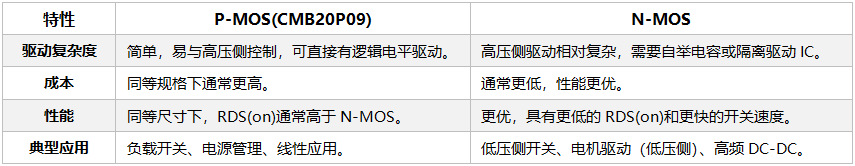

四、P-MOS vs. N-MOS 选型指南
结论： 当您的设计需要简化高压侧控制逻辑、追求极低的待机功耗或进行线性控制时，CMB20P09这样的高性能P-MOSFET是无可替代的优选。
总结
CMB20P09 P沟道MOSFET以其低导通电阻、低逻辑电平驱动能力和坚固的封装，为工程师提供了一个高效、可靠的功率开关解决方案。通过深入理解其特性，并结合严谨的驱动、散热和布局设计，它能够帮助您在复杂的功率管理挑战中构建出更简洁、更高效、更稳健的电子系统。
免责声明： 在实际设计应用中，请务必参考Cmos官方发布的最新版CMB20P09数据手册，并以手册参数为最终设计依据。
