高效电源管理新选择：CMD50P06 P沟道MOSFET
关键词：CMD50P06, P管，小内阻P管，DC-DC Converters, PC电源，高边（端）开关
引言
在电源管理和功率转换领域，元器件的效率与稳定性直接决定了终端产品的性能。CMD50P06 是一款P沟道增强型功率MOSFET，凭借其 -60V 的耐压和高达 -50A 的电流处理能力，成为高功率密度设计中的理想选择 。它采用先进的沟槽工艺技术，旨在最大限度地降低导通损耗，特别适用于对效率有严苛要求的现代电子系统，如通信电源、电机驱动及便携设备电池管理系统 。
一、核心参数

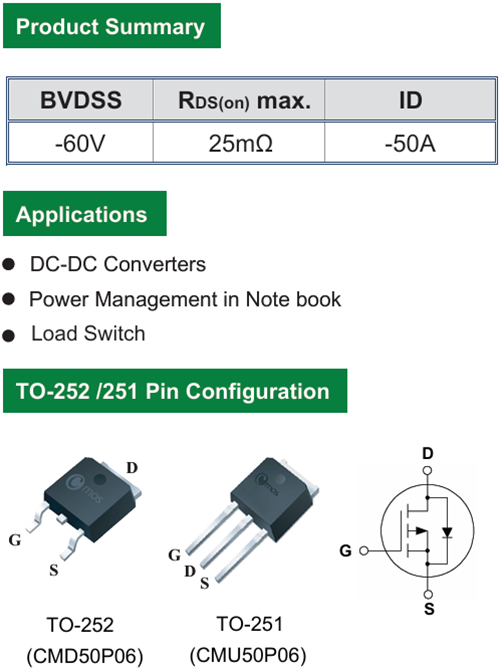

CMD50P06 MOSFET提供 TO-252 和TO-251两种封装，具有良好的热性能。其核心特性主要包含以下几点：
1. 低导通电阻：在VGS=-10V时，导通电阻RDS(on)可低至 25mΩ，这意味着在大电流传输路径上产生的压降极小，有效提升了转换效率 。
2. 高电流能力：连续漏极电流ID高达 -50A，能够轻松应对电机启动或电池短路保护等瞬时大电流冲击 。
3. 开关速度快：设计优化了栅极电荷（Qg），降低了开关损耗，适合高频PWM应用（可适用于50KHz~200KHz的开关频率）。
4. 高雪崩能力：理想的脉冲雪崩能量表明该物料具有较强的抗冲击能力和坚固程度。
二、电路应用与设计指南
CMD50P06 作为P沟道MOSFET，在电路设计中通常充当高边开关。以下是其最常见的应用场景设计指南：
1. 负载开关与电池保护电路
在电池供电设备（如笔记本电脑、电动工具）中，CMD50P06 常被放置在电源正极输入端。
（1）设计要点：由于是P沟道器件，其栅极（G）需要相对于源极（S）施加负压才能导通。在电池保护板中，通常将源极接电池正极，漏极接负载。当保护IC检测到过流或短路时，拉低栅极电压，使MOSFET关断，切断电源 。
（2）优势：无需复杂的电荷泵电路或者自举电路即可实现高端开关，简化了控制逻辑，基本不存在驱动能力弱的问题。
2. PWM DC-DC 转换器
在同步整流或DC-DC降压（Buck）电路中，CMD50P06 可用作主开关管 。
（1）注意事项：在桥式电路中需注意死区时间控制，防止上下管直通。由于其内置的体二极管具有一定的反向恢复特性，设计时需确保足够的散热面积以应对高频下的开关损耗。
电路设计注意事项
为确保 CMD50P06 的长期稳定运行，在设计方面需重点考虑以下几点：
1. 栅极驱动电压：务必确保VGS的电压在绝对最大额定值（通常为±20V）范围内。过高的栅极电压会击穿氧化层，过低的电压则会导致导通不完全、发热剧增 。建议使用-10V~-15V的栅极驱动电压以确保充分导通。
2. 热管理：虽然该类封装可提供较好的散热性，但在十几A乃至更高的电流或高温环境下应用时，必须计算耗散功率（Pd）。建议PCB上铺铜箔面积，并利用过孔增强散热 。
3. 雪崩耐量：在感性负载（如电机、继电器）开关应用中，器件可能会承受高雪崩能量。需确认电路中的峰值雪崩能量低于数据手册中标注的单脉冲雪崩能量（EAS），以防止器件损坏 。
三、核心优势
1、高效率与低发热：极低的RDS(on)直接转化为更少的功率损耗，这对于提升电源的能效等级以及延长便携设备的续航时间至关重要 。
2、高功率密度：在紧凑的TO-252封装内实现60V/50A的规格，极大地节省了PCB空间，符合电子产品小型化的发展趋势 。
3、简化的电路设计：对于许多传统上需由NMOS配合驱动IC完成的高端开关应用，直接使用CMD50P06这种P沟道器件可以大幅简化外围电路，降低BOM成本。
结语
CMD50P06 是一款性能均衡且可靠的P沟道功率MOSFET。无论是在工业控制的电源模块，还是在消费电子的电池管理系统中，它都能凭借低导通损耗和高电流承载能力，为设计师提供高性价比的解决方案。在实际布板时，只要严格遵守其安全工作区（SOA）并做好热设计，即可充分发挥其卓越性能。
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
