CMH65N25高性能功率MOSFET —— 高效率电路设计的理想之选
前言
在电力电子领域，功率MOSFET的性能直接影响着整个系统的效率与可靠性。CMH65N25作为 广东场效应半导体（Cmos）的明星产品，凭借出色的电气性能和广泛的应用适配性，已成为开关电源、有源PFC、逆变器和电机驱动等领域的优选方案。
一、关键参数

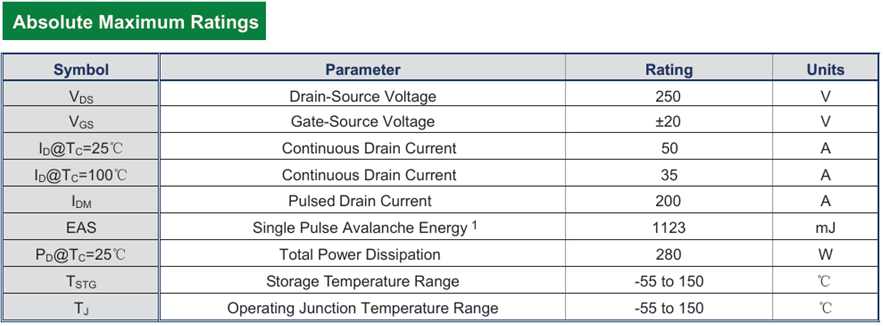

CMH65N25是一款N沟道增强型功率MOSFET，采用Cmos 专有的DMOS技术生产。该技术针对降低导通电阻、提供卓越开关性能和高雪崩能量强度进行了专门优化。其主要电气参数如下表：
二、核心优势
1.低导通损耗：最大69 mΩ的导通电阻，在大电流下显著降低导通损耗，提升系统整体效率。
2.高速开关特性：70ns开启延迟和120ns关断延迟，搭配低栅极电荷（典型值85nC），大幅降低开关损耗，胜任高频工作。
3.高雪崩耐受能力：100%雪崩测试，在感性负载切换等严苛工况下表现稳定。
4.优异的温度稳定性：-55°C至+150°C宽温工作范围，适应各类恶劣环境。
5.高可靠性：通过极端环境的严格测试，适合长期连续运行。
三、封装与兼容性

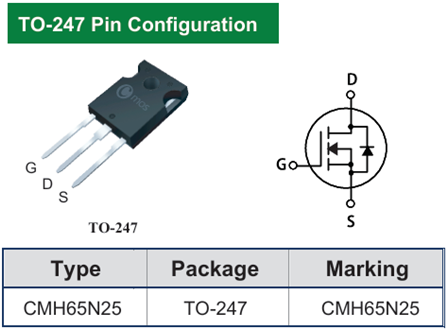

CMH65N25采用TO-247通孔封装，具有出色的热传导性能和机械强度。标准外形尺寸，兼容绝大多数现有PCB布局和散热设计。
该器件符合RoHS环保标准，且可通过原厂及代理渠道采购，供货稳定。
四、设计指南
1. 开关电源（SMPS）应用
CMH65N25在开关电源中主要用作功率级开关管。推荐的基本驱动电路如下：
1）栅极驱动：推荐使用专用栅极驱动芯片（如IR2110系列），VGS驱动电压不低于10V以充分降低导通电阻。栅极串联电阻建议在10Ω~47Ω之间，用于抑制振荡和控制开关速度
2）RC缓冲电路：在漏源两端并联RC滤波器（典型值R=47Ω，C=470pF），可抑制开关尖峰，保护MOSFET免受电压过冲损伤
3）栅极保护：栅源之间并联10kΩ~20kΩ下拉电阻，防止栅极悬空导致误导通
2. 有源功率因数校正（APFC）
在APFC电路中，CMH65N25工作于高频开关状态（通常50kHz~100kHz），搭配PFC控制器（如UC3854、NCP1654等）使用。得益于其低Crss（40pF）和低Qg，有效降低了开关损耗，提高了功率因数校正效率。
3. 逆变器/电机驱动电路
1）H桥/三相逆变拓扑：每相上下桥臂各用1~2颗CMH65N25，在增加电流裕量的同时可以降低导通内阻。建议并联时在每个MOSFET的栅极独立串联电阻（10Ω~22Ω），防止栅极振荡
2）死区时间设置：在电机驱动和逆变器应用中，需根据CMH65N25的开关特性设置适当的死区时间（建议时长200ns~1000ns），防止上下桥臂同时导通
3）续流二极管：建议在漏源两端并联超快恢复二极管（如MBRF30200CT系列），与MOSFET内部体二极管协同工作，提高反向恢复性能
4. 负载开关与电池管理（BMS）
在BMS应用中，CMH65N25可作为充放电回路的主开关。由于器件具有较高的VGS（th）阈值（4V@250μA），建议使用电平转换电路或专用驱动芯片确保可靠导通。
五、应用场景

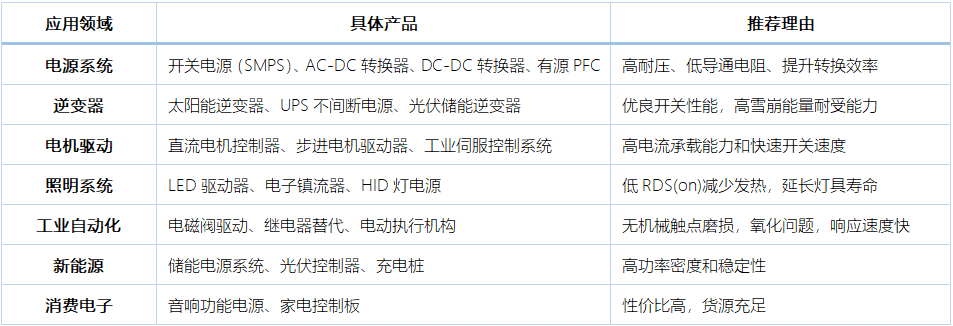

CMH65N25的250V/40A能力使其在众多领域成为理想选择：
其中，在储能电源逆变电路中，CMH65N25常用于推挽拓扑，搭配专用驱动IC实现DC-AC转换，整体效率可达到93%以上。
六、替代与采购建议
CMH65N25为广东场效应半导体（Cmos）在产型号，目前供货稳定，建议从原厂直接采购或者授权代理商处采购以确保正品。
对于设计中需要寻找兼容替代方案的情况，可参考以下方向：参数相近的替代型号包括FQA40N25、IRFP264PBF（250V/38A）等。但更换替代型号时务必仔细核对数据手册，评估对电路性能的影响。
总结
CMH65N25凭借其250V/50A的高功率密度、69mΩ低导通电阻、优异的高速开关特性以及高雪崩能量强度，在电力电子领域展现出卓越的综合性能。无论是传统的开关电源、电机驱动，还是快速发展的新能源储能和光伏逆变系统，CMH65N25都能以稳定的表现和高可靠性，为您的设计提供坚实的功率保障。立即选用CMH65N25，开启高效、可靠的电力设计之路！
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
