MOSFET功率半导体应用笔记 —— CMS35N03 MOSFET
前言
在全球功率半导体市场持续增长的背景下，MOSFET功率晶体管市场在2026年预计规模将达到78.2亿美元，并以约4.42%的年复合增长率稳步扩展。在新能源汽车、AI服务器电源、工业自动化及消费电子等高景气赛道的驱动下，低压大电流N沟道MOSFET迎来了广阔的市场空间。
CMS35N03 是一款由Cmos（场效应半导体）推出的N沟道增强型功率MOSFET，专为低压大电流功率管理与开关控制场景而设计。该器件采用先进的沟槽工艺技术，凭借低导通电阻、高开关速度以及优异的散热性能，成为电源转换、电机驱动、负载开关等应用中的高性价比国产化功率解决方案。
一、核心参数

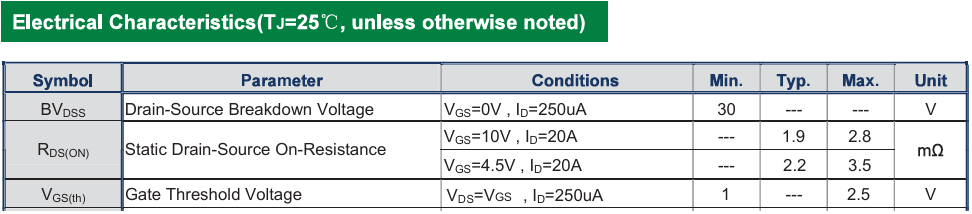

1.1CMS35N03的关键技术指标如下表所示：
1.2 CMS35N03具备以下突出特性：
（1）大功率承载能力：30V/22A的功率承载能力，甚至瞬间脉冲电流可允许通过88A，则足以应对磁性负载及元器件开关瞬态的浪涌尖峰。
（2）超低栅电荷：显著降低开关损耗，使器件在高频工作条件下仍能保持高效率。
（3）先进高密度沟槽技术：兼顾极低导通电阻与优越的开关性能，确保在大电流工况下导通损耗最小化。
（4）绿色环保器件：符合RoHS标准、无卤素，满足全球环保法规要求。

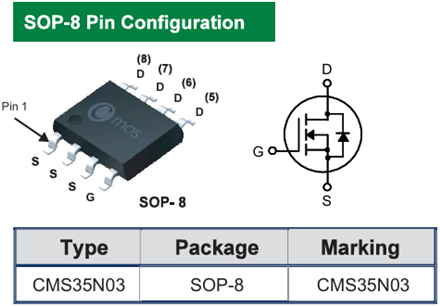

（5）SOP-8表面贴装封装：体积小巧，利于产品小型化设计，可快速进行规模化生产。
二、电路设计指南
2.1 栅极驱动设计
CMS35N03的VGS额定值为±16 V，最大阈值电压为2.5V，建议驱动电压设计在4.5~10 V范围内。在低压应用中（如VGS=4.5 V），器件仍可保持较低的导通电阻，适配3.3 V或5 V逻辑电平经电平移位后的直接驱动。栅极驱动回路须尽可能缩短走线长度并降低环路面积，以抑制寄生电感引起的高频振荡和栅极振铃。
2.2 散热与PCB布局
CMS35N03最大功耗为3.1 W，采用SOP-8表面贴装封装。建议在PCB布局时：
（1）在漏极焊盘区域采用大面积铜箔铺地，增大散热面积；
（2）多层板设计时可布置独立的散热铜层并通过热过孔将热量传导至底层铜皮；
（3）将器件放置在PCB边缘或靠近风道位置以增强对流散热效果。
2.3 保护电路设计
（1）栅极过压保护：在栅极与源极之间并联12~15 V的齐纳二极管，防止栅氧化层因静电或过冲电压而击穿。
（2）漏源过压保护：在电感性负载开关应用中，建议在漏源间并联TVS二极管或增加RC吸收电路，将关断时的电压尖峰限制在30 V的额定VDSS以内，确保器件安全。
（3）雪崩能力：CMS35N03具备一定的雪崩耐量，可在短暂过压条件下安全工作，但应通过外部缓冲电路保证雪崩能量不超出器件规格所容许的范围。
三、典型应用场景
3.1 DC-DC电源转换
同步降压转换器（Buck Converter）主开关
CMS35N03的30 V耐压和超低导通电阻（2.8 mΩ），使其非常适合用于12 V/24 V输入总线的多相Buck转换器中的主开关管，可广泛应用于以下领域：
服务器与数据中心的板载POL（负载点）电源模块
通信基站板级供电系统
工业控制设备的中低压电源转换单元
同步整流器（Synchronous Rectifier）
在低压大电流输出场合（如1.0~5.0 V输出），CMS35N03可作为同步整流管使用，利用其低RDS(on)大幅降低整流阶段的导通损耗，相比传统肖特基二极管方案可大幅提高电路电能转换效率。
3.2 电机驱动与控制
无刷直流电机（BLDC）驱动器
CMS35N03同样适用于低压BLDC电机驱动，涵盖以下终端产品：
电动工具（如无线手持电钻、电锯）
家用电器（如扫地机器人、空调风机）
无人机电调（ESC）
工业伺服系统中的辅助电源驱动级
在此类应用中，CMS35N03可承担三相全桥逆变器的上管或下管开关功能。此外，在电池供电设备中，低RDS(on)有助于延长电池续航时间。
3.3 负载开关与电源管理
高边/低边负载开关（Load Switch）
CMS35N03可广泛用于：
消费电子（如智能手机、平板电脑、笔记本电脑的电源分配管理）
汽车电子控制单元（ECU）的电源分配
工业自动化中的传感器供电管理
凭借SOP-8封装的小型化优势，CMS35N03可轻松集成于空间受限的便携式设备电源管理模块中。如便携式手持设备。
3.4 电池保护管理系统（BMS）
在多串锂电池保护板中，CMS35N03可应用于：
充电与放电回路的MOSFET开关
电池均衡电路开关
低导通电阻有助于减小串联在电池回路中的额外阻抗，保障电池组的放电效率和带载能力。
3.5 通信与网络设备
以太网供电（PoE） ：PD端受电设备中的隔离DC-DC变换器主开关管
5G基站电源模块：中低压高效电源转换单元
路由器/交换机内部电源管理：多路电压轨分配与开关
四、产品市场推广价值
4.1 国产替代机遇
随着国际功率器件供应链的持续波动以及AI服务器电源模块对高性能MOSFET需求的增长，国产MOSFET正迎来关键的市场窗口期。CMS35N03凭借成熟的沟槽工艺、稳定可靠的性能以及突出的性价比优势，能够有效替代同类进口型号，在成本敏感的规模量产场景（如消费电子电源、小家电主板）中具备显著的竞争力。
4.2 高性价比竞争力
原厂直供，CMS35N03在大批量采购时具有极具竞争力的价格。结合其成熟的SOP-8封装工艺——该封装能够充分利用产能并保证供货稳定性——CMS35N03在大规模贴片生产中具备显著的成本优势。
4.3 绿色节能趋势契合
当前全球范围内对电子设备能效标准（如Energy Star、80 PLUS等认证）提出日益严格的要求，CMS35N03的低导通电阻与快速开关特性，能够有效降低电源系统损耗，助力终端产品满足高能效等级认证，顺应低碳节能的行业趋势。
结语
CMS35N03作为一款性能均衡的N沟道功率MOSFET，凭借30 V/22 A的额定参数、低至2.8 mΩ的导通电阻、优异的开关特性以及SOP-8小型封装，在DC-DC转换、电机驱动、电池保护、负载开关等众多低压功率应用中展现出卓越的适用性与可靠性。面对广阔的功率器件市场需求和国产化替代浪潮，CMS35N03以高性价比和稳定的供货能力，是电源、工控、家电及汽车电子等领域的理想功率开关选择，将为多行业客户带来显著的系统效率提升与综合成本优化。
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
