CMSA006N03L —— 高性能30V N沟道功率MOSFET器件应用
1 产品概览
CMSA006N03L是广东场效应半导体（Cmos）推出的超高功率密度MOSFET，采用先进的沟槽工艺，最大内阻仅为0.8 mΩ；漏源电压 30V，连续漏极电流高达 350A（Tc=25℃），是一款专为大众市场应用优化的高性能功率器件。该器件封装于DFN-8 5*6，表面贴装方便，适合PCBA的规模化加工；100%雪崩测试，宽泛的额定工作结温，在消费领域，工业电源，汽车电子领域大有可为，无铅电镀完全符合 RoHS 标准，即便是产品出口也无需担心。
2 核心优势
CMSA006N03L依托Cmos先进的方案设计思路，克服了严峻的“硅限“，在多项关键指标上实现了显著突破。这一技术迭代带来以下直接价值：
（1）极致低导通电阻： 0.8mΩ @ 30A, 10V，大幅降低传导损耗，提升系统效率，简化热管理设计。
（2）低栅极电荷： QG仅 51nC，非常适用于高频开关，显著减少开关损耗。
（3）大电流承载能力： 350A（Tc=25℃）的连续漏极电流，无需并联多颗器件即可满足大功率需求，有效降低 BOM 成本和 PCB 面积占用。
（4）宽广的工作结温： 额定工作结温范围为-55~ 150°C，适用于严苛的工业和户外环境。
（5）逻辑电平驱动： 支持 4.5V 栅极驱动电压下实现低 RDS(on)，可直接由微控制器或 DSP GPIO 驱动，简化电路设计。
3 设计指南
（1）典型应用电路
CMSA006N03L 的低导通电阻和逻辑电平驱动特性使其适用于多种功率拓扑结构。极高的电能转换效率是其在同步降压转换器（Buck Converter）和电机驱动桥式电路中具有绝对的统治力。
（2） 电路设计关键参数
在进行电路设计时，应重点关注以下器件参数，以确保其在目标应用中安全、可靠地运行：

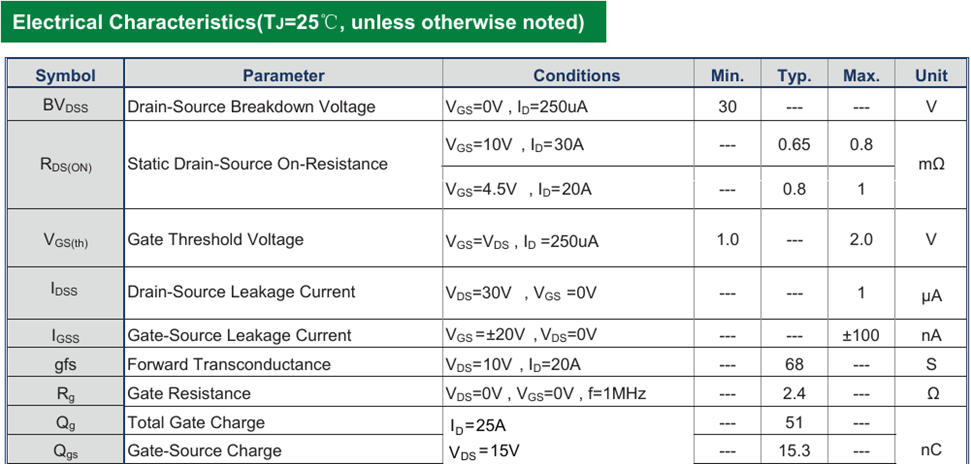

表格摘自Cmos官网发布的CMSA006N03L规格书，如需获取详细资料，请登录 企业官网：www.cmosfet.com，下载最新版物料产品说明书。
（3） 栅极驱动电路设计
CMSA006N03L 的逻辑电平特性（最大 VGS(th) = 2.0V）使其可与 3.3V 或 5V 微控制器的 GPIO 端口直接接口。从电气特性看，器件的跨导特性良好，在 VGS=4.5V 时即可实现较低的导通电阻，这为低电压控制系统的设计带来了极大的便利。以下是推荐驱动方案：
①驱动电压选择： 建议使用 10V 栅极驱动电压以获得最优 RDS(on)（0.8mΩ），在轻载或低功耗场景下可采用 4.5V 驱动。
②驱动电流： 栅极总电荷 QG 达51nC @ 10V，高速开关场景需使用专用栅极驱动器，驱动电流应≥1A，以快速对输入电容充放电。
③阻尼设计： 建议在栅极串联 2Ω–10Ω 电阻抑制寄生振荡，优化开关波形。
④保护电路： 栅源间并联 10kΩ 下拉电阻防止浮空误导通，同时可增加齐纳二极管（如 15V）钳位，防止 VGS 超出 ±20V 极限。
（4） 散热设计要点
在高电流密度应用中，器件的结温管理至关重要。结温计算公式为：
TJ = TA + PD × RθJA
RθJA = RθJC + RθCS + RθSA
其中 RθJC} 为结到壳热阻（约 1.1°C/W），RθCS} 为壳到散热片热阻，RθSA} 为散热片到环境热阻。为确保结温不超过 150°C 额定值，需合理选择散热方案。
CMSA006N03L 采用 DFN-8 5×6封装，具有良好的热性能。该封装底部大面积金属焊盘提供低热阻路径至 PCB 铜箔，设计时应注意：
① PCB 铜箔面积： 漏极焊盘下方需敷设大面积铜箔（推荐≥4cm²）以有效散热，并增加铜厚以提高热容量。
②热过孔阵列： 在焊盘区域下方增加多个散热过孔，传导热量至底层和内层铜箔。
③热并联设计： 对于超 200A 的持续电流场景，可考虑并联 2 颗 CMSA006N03L，等效 RDS(on) 仅 0.4mΩ，显著降低每颗器件的热应力。
(5) 布局与 EMI 优化
针对高频开关应用中的电磁干扰（EMI）问题，建议：
①功率回路最小化： 主功率环路（漏极-源极-滤波电容）的走线应尽量短而粗，减小寄生电感引起的电压尖峰。
②Kelvin 连接： 在需要精确检测漏极电流或大电流场景下，建议使用 Kelvin 源极连接方式（分离热地和冷地），避免功率回路噪声耦合至栅极驱动电路。
③RC 吸收网络： 在漏源之间并联 RC 缓冲电路（典型值如 100pF + 10Ω），抑制开关节点的高频振铃。
4 应用场景
CMSA006N03L 凭借低导通电阻、高电流能力和高温稳健性，广泛适用于以下场景：
（1）工业开关模式电源
在服务器电源、通信电源、工业电源等 SMPS 应用中，该器件可用作同步整流 模块，在同步降压（Buck）或全桥 DC/DC 转换器中，其低 RDS(on) 显著降低整流损耗，低 QG 则提升高频开关效率。结合 DFN-8 封装的热性能，可轻松应对高功率密度电源设计。
（2）电机驱动与控制
在工业变频器、伺服驱动器、电动工具和无刷直流电机（BLDC）驱动中，CMSA006N03L 构成三相全桥控制器。其350A 的大电流和51nC的QG能力，适用于叉车、轻型电动车（LEV）等高功率电机驱动场景。低逻辑电平驱动特性简化了 MCU/DSP 与功率级之间的接口设计。对于需要频繁启动和正反转切换的应用，该器件 100% 雪崩测试的特性可有效承受电机感性负载产生的高压尖峰。
（3） 电池管理与保护
在电动自行车、电动工具、储能系统以及便携式设备的电池管理系统中，CMSA006N03L 可用作充、放电开关管。低 RDS(on) 意味着在通路时产生更少的压降和热量，提升电池利用效率。在电池保护电路（BMS）中，该器件可在大电流放电异常时快速关断，实现短路保护；100% 雪崩测试的特性使其在负载突变时的可靠性优势尤为突出。
（4） 不间断电源
UPS 逆变器中，CMSA006N03L 的高可靠性和低损耗可满足关键负载对电源连续性的严苛要求。在电池模式逆变输出时，器件的低 RDS(on) 可减少电池能量在功率转换环节的损耗，延长备电时间。
（5） 适配器与消费电子快充
在大功率PD 快充适配器（如 100W 以上多口充电器）、游戏本电源适配器等消费电子领域，该器件可用作同步整流管或负载开关。逻辑电平驱动简化了副边同步整流控制电路，极低的导通损耗有助于适配器实现更高功率密度和更高能效等级认证。
5 总结
CMSA006N03L以 0.8mΩ 超低导通电阻、350A 大电流承载能力、150°C 高温额定值以及低逻辑电平驱动等特性，为工业电源、电机驱动、电池管理、UPS 及消费电子等领域提供高性价比、高可靠性的功率解决方案。这些出色的性价比和简化的设计导入流程，是当前 30V MOSFET 市场上极具竞争力的选择。
免责声明：本内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
