MBR60200WT 大功率肖特基整流二极管 — 高效能电源解决方案
一、产品概述
MBR60200WT是一款采用TO-247封装的大功率肖特基势垒整流二极管，专为高电流、高频开关应用而设计。其双二极管共阴极结构、超低正向压降，使其成为中大功率电源系统的核心整流器件。该器件广泛应用于开关电源、变频器、充电器、续流电路及电池反向保护等领域。

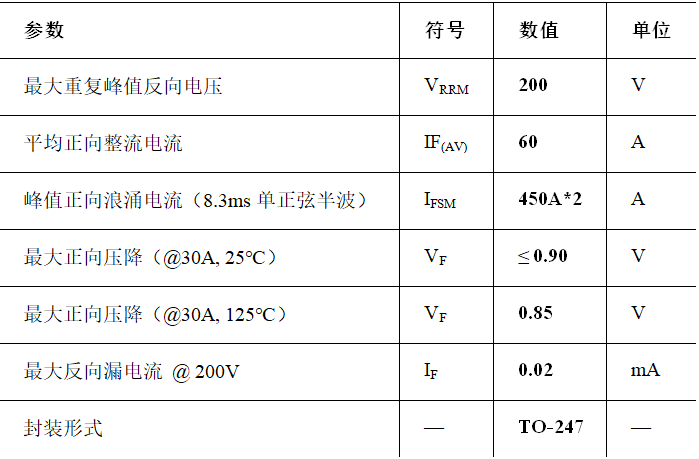

二、技术参数
三、核心优势
1. 超低正向压降，显著提升系统效率
MBR60200WT 在额定电流下正向压降最大值仅0.85V（@30A, 125℃），远低于快恢复整流管（1.0V 以上）。对于 40A 级大电流应用，每降低 0.1V 压降即可减少约 4W 的导通损耗，直接转化为更高的电源转换效率与更低的热管理成本。
2. 纳秒级反向恢复，完美适配高频开关
作为多数载流子器件，肖特基二极管本质上不存在少数载流子存储效应，反向恢复时间极短（低至几十纳秒）。配合极强的dv/dt耐受能力，MBR60200WT 可在 100kHz 以上高频开关环境中显著降低开关损耗，是高频开关电源整流级的理想选择。
3. 450A 峰值浪涌电流，开机与瞬态无忧
具备强大的非重复浪涌电流承受能力（IFSM= 450A），可有效应对电源冷启动时电容充电浪涌、感性负载关断反冲等瞬态冲击，大幅提升系统抗干扰能力与长期可靠性。
4. 双管共阴极结构，设计灵活度高
内部采用双肖特基二极管共阴极配置，支持半桥整流、双路独立整流或并联扩容等多种拓扑，一颗器件即可满足全波整流的一半功能，简化 BOM 并降低装配成本。
四、典型应用场景
1. 开关电源（SMPS）输出整流
在正激式、反激式、桥式开关电源的输出整流级，MBR60200WT 凭借低 VF与快速开关特性，可将整流损耗降至最低，提升电能转化效率，广泛应用于服务器电源、通信电源、工业电源等领域。
2.变频器/逆变应用
作为变频器输出整流或续流二极管，MBR60200WT 可在高频 PWM 调制下稳定工作，降低开关噪声与电磁干扰（EMI），已广泛用于电机驱动变频器，低压输出的逆变等场景。
3. 电池充电器与电源适配器
在大功率铅酸/锂电池充电器中，MBR60200WT 的低损耗特性可减少发热；同时其 200V 反向耐压可覆盖 48V~120V 电池组电压范围，应用覆盖面广。
4. 电动汽车与新能源系统
在电动汽车 DC-DC 转换器、车载充电器（OBC）及太阳能光伏系统的旁路保护电路中，MBR60200WT 的高电流能力与高温稳定性，可有效提升能量转换效率并防止热点效应。
5. 续流二极管与反向电池保护
在继电器、电磁阀、电机等感性负载驱动电路中，作为续流二极管吸收反向电动势，保护功率开关管；亦可用于电池反向接入保护，防止误操作导致的电路损坏。
五、总结
MBR60200WT以其60A 大电流、200V 高耐压、0.9V 超低正向压降的卓越性能，成为中大功率开关电源、逆变器及新能源系统中的核心整流器件。无论是追求极致能效的工业电源设计，还是要求高温高可靠性的汽车电子应用，MBR60200WT 均能提供稳定、高效、长寿命的解决方案。
选择 MBR60200WT，就是选择高效率、低损耗与可靠性。
如需获取完整数据手册（Datasheet）、样品支持，请联系授权代理商或原厂技术支持。
