CMB6006 P型SGT MOSFET应用指南
一、器件概述
以往的P型MOSFET基本采用普通Trench工艺平台开发，内阻较大，高频特性一般，大多局限于像电源管理、负载开关、电源防反接保护低频电路应用。而CMB6006是由广东场效应半导体（Cmos）采用 SGT工艺制造的硅 P-型 MOSFET，最大的优势就是SGT工艺的高频特性、低阻抗特性以及外延层高温稳定性（SGT工艺在高温时，导阻的变化系数（1.5）约为普通沟槽（2.3）的70%），拓宽了P型MOSFET的应用边界，使得原有电路的EMC以及设计成本实现降本增效。

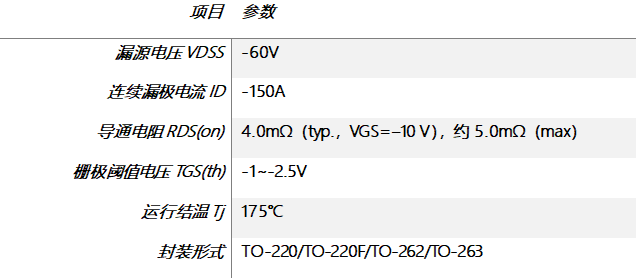

额定参数一览
二、核心优势解析
1. P 沟道中极低的导通电阻：4.0mΩ（typ.）在 低压P 沟道器件中属于业界领先水平，150 A 大电流能力，可替代机械继电器实现"固态开关"。
2. 车规级可靠性：贯行IATF16949汽车行业质量管理体系制造，175 °C 高通道耐温、低漏电流（−1 µA max），适合发动机舱等严苛环境。
3. 高边开关驱动简单：P 沟道只需把栅极拉低到源极以下即可导通，无需自举或隔离驱动，这是它相对 N 沟道的最大系统级优势。
4. 高雪崩额定值1960mJ（VDD=−50 V、L=26 mH、IAS=−28 A），对感性负载关断有一定鲁棒性，但仍建议外加续流措施。

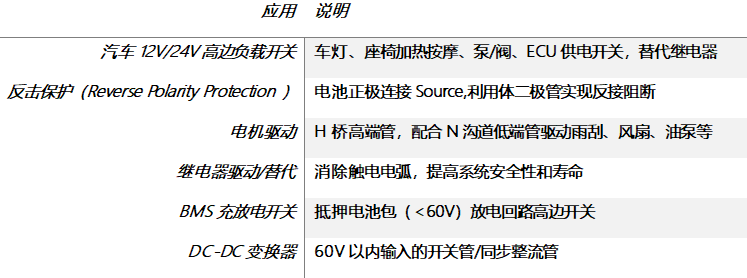

三、典型应用推荐
四、应用电路设计要点
1. 12 V 高边开关（最典型用法）
线路图 略。
设计方案及要点：
1）栅极驱动：保障VGS处于较高位电压，建议-10V以上，器件充分导通（4.0mΩ）；最好在G极S极之间并联12V稳压管，钳位驱动电压，避免布线电感和寄生电容的LC振荡和来自母线电压突变引起的米勒串扰误动作影响。
2）输入保护：汽车电源必须考虑 Load Dump（抛负载）——在 Source 端加 TVS浪涌抑制，并保证 VDS 留有裕量（抛负载尖峰 < 60 V）。可加RC 滤波削峰。
3）感性负载：负载端续流二极管或 TVS 吸收关断尖峰（体二极管虽可承受反向电流，但关断能量仍须限制在 SOA 内）。
2. 电池反接保护（极简方案）
线路图 略。
1）栅极经大电阻接电池负端：极性正确时 VGS ≥ −Vbat，MOS 导通，压降仅 I×RDS(on)（如 30 A 时仅0.12V，功耗 3.6 W）；反接时体二极管反向截止，系统断电。
2）注意 Source 必须顺接电池正极、Drain 接向负载（否则体二极管会失去反接阻断作用）。
3. 电机驱动（H 桥高端）
1）两颗 CMB6006 作高边管 + 两颗低 RDS(on) 的 N 沟道管（如Cmos-SGT系列）作低边，组成全桥。
2）P 沟道高边无需自举电容，驱动逻辑与低边互补，简化栅极驱动 IC 选型（普通半桥驱动即可）。
3）PWM 频率建议 ≤ 50 kHz（结合 Qg 与开关损耗评估）；电机端并 RC Snubber 抑制换向尖峰。
4. 损耗与散热核算（关键）
导通损耗 Pcond = I² × RDS(on)（需按工作温度修正，RDS(on) 在Tj 升高时约增至125 ℃ 值的 1.5~1.7倍）：
壳温 25 ℃ 时额定耗散约150 W，但按 PD-Tc降额理论关系，Tc=125 ℃ 时PD将会更低。因此 50 A 以上连续电流建议：壳体贴铝散热器（或紧贴金属壳体/冷板）、导热硅脂、必要时双管并联（注意对称布局均流）。
结温核算：Tj = Tc + P × Rth(j-c)，务必控制在 175 ℃ 以内并留 ≥30 ℃ 降额裕量。
5. PCB 与工艺注意
1）大电流回路（电池→MOS→负载）走线短而宽，采用厚铜（≥2 oz）或多层并联过流；Drain 散热焊盘大面积敷铜 + 过孔阵列导热。
2）栅极驱动回路（NPN→G）远离大电流 di/dt 回路，栅极走线短，避免开关节点耦合导致误导通。
3）器件对静电敏感，贴装需 ESD 防护；潮湿敏封装开封后 2 周内完成回流焊（最多两次）。
4）VDS = −60 V，用于 24 V 卡车系统时务必核算抛负载尖峰（24 V 系统抛负载可达 60 V 以上，TVS 钳位必不可少）。
大电流回路（电池—MOS—负载）走线短而宽，采用厚铜（≥2oz）或多层并联过流；Drain散热焊盘大面积敷铜+过孔阵列导热。
栅极驱动回路（NPN—G）原理大电流di/dt回路，栅极走线短，避免开关节点耦合导致误导通。
MOSFET器件对静电敏感，安装需ESD防护；注意控制加工车间环境温湿度（30℃/65%RH）
五、小结
CMB6006 凭借 4.0mΩ 超低导通电阻 + 150 A 大电流 + IATF16949汽车质量控制标准，非常适合做 12 V/24 V 汽车电气系统中的高边固态开关：驱动最简单（下拉即导通）、无触点寿命长、压降和功耗远低于继电器。设计核心是：栅极钳位（高压轨）、Load Dump 防护、感性负载吸收、以及按降额曲线做足散热。
