CMSC160P04 MOSFET产品应用及应用电路设计指南

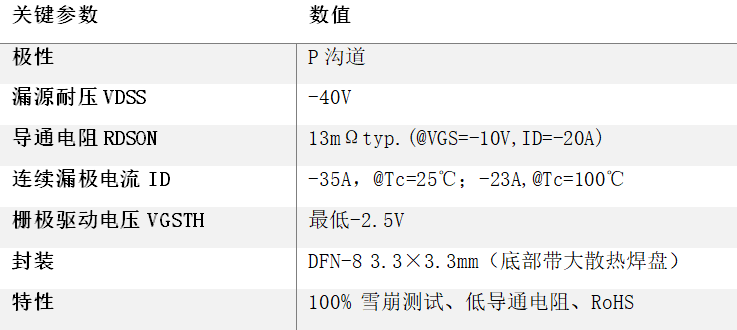

一、产品概述
CMSC160P04属于P 沟道功率 MOSFET，采用先进SGT（屏蔽栅沟槽）工艺，具有极低的导通电阻。DFN-8 3.3×3.3mm 小型贴片封装，适合高密度设计。
引脚配置：D（漏极）×4、S（源极）×3、G（栅极）×1，底部大面积裸焊盘为漏极，兼作散热路径。
二、典型应用场景
负载开关（Load Switch） 和电池保护（Battery Protection）。结合其参数特点，具体适用场景包括：
1. 锂电池保护电路（BMS 的放电/充电开关）
-40V 耐压 + 13mΩ 低内阻，非常适合 1–8 串锂电池组的充放电开关；
P 沟道的优势是高边开关设计简单，无需自举或隔离驱动，直接用保护 IC 即可控制。
2. 高边负载开关 / 电源路径切换
USB 设备电源开关、Type-C 端口电源管理；
多电源切换（如电池↔适配器自动切换，理想二极管控制）。
3. 反接保护（Reverse Polarity Protection）
P-MOS 高边反接保护是经典用法，导通压降仅 ID×RDS(on)，毫瓦级功耗，比串联二极管损耗小得多。
4. DC-DC 变换器（Buck/Boost）
可作同步整流管或开关管，低 Qg（约 15nC 级）有利于高频化、减小驱动损耗。
5. 电机驱动 / 低压大电流开关
13mΩ 导通电阻在 20A 时压降仅约 0.26V，耗散约 5.2W，适合小功率电机、电磁阀驱动。
三、应用电路设计指南
1. 栅极驱动设计（P 沟道要点）
驱动极性：P-MOS 导通需要将栅极拉低到源极以下 |VGS| ≥ 4.5V。典型接法：源极接 VIN，栅极通过驱动管/RG 接地导通，接回 VIN 关断。
栅极串阻 RG：建议 10Ω–100Ω，抑制开关振铃与 EMI；如需快速开关可减小到几欧姆。
栅源下拉电阻 RGS：10kΩ–100kΩ并联接在 G-S 之间，确保上电/驱动悬空时可靠关断，防止误导通。
栅压钳位：RDS(on) 属于正温度系数参数，VGSth呈现负温度系数性，随温度上升，RDSon明显增大，而VGSth阈值开启电压却有降低,权衡高开启得到低内阻和高温升时低阈值时对驱动信号形成的耦合干扰，务必做好热设计。
2. 体二极管与续流
体二极管正向压降约 0.88–1.2V（25℃ 下 ISD≈20A 时约 0.88V），反向恢复特性一般。
驱动感性负载（电机、继电器、电磁阀）时务必加续流二极管或 TVS 钳位，避免关断电压尖峰超过 -40V 击穿。
该器件 100% 通过雪崩测试，单脉冲雪崩能量在ID=-20A、L=0.5mH 条件下验证，留有雪崩余量，但仍不建议长期在雪崩模式下工作。
3. 热设计
导通损耗：P = I² × RDS(on)，注意 RDS(on) 取最大值（约16mΩ，@25℃）。
估算示例：20A 连续电流、Tj=25℃ 时 RDS(on)≈16mΩ → P≈6.4W，DFN 封装必须依靠 PCB 大面积铺铜（建议漏极焊盘下铺 ≥2oz 铜、多打过孔到内层/底层散热），并据此核算结温是否在 150℃ 限额内。
开关损耗：Psw ≈ ½·V·I·(tr+tf)·fsw，高频应用（>100kHz）需重点评估。
4. 安全工作区（SOA）
数据手册 SOA 曲线显示：1ms 脉冲下 VDS=10V 时允许电流约十几 A；直流工况受 RDS(on) 线限制，压降低、电流大时反而更安全；但线性工作区（如热插拔、限流）要重点核对 SOA，短脉冲热限制用瞬态热阻抗 ZθJC 曲线核算：ΔTj = P × ZθJC(tp, D)。
5. PCB 布局要点
漏极底部焊盘：必须通过多过孔连接到大面积铜箔散热，这是主要散热路径；
栅极驱动回路尽量短，栅极电阻靠近栅极引脚；
功率回路（源极→负载→漏极）环路面积最小化，降低 di/dt 引起的振铃；
DFN 封装底部焊盘与源/漏相连（底部为漏极大焊盘），注意避免与邻近网络短路，焊接时注意空洞率；
栅极走线远离高 dv/dt 的漏极铜箔，必要时在栅源间就近加小电容（100pF–1nF）抗干扰。
四、小结
CMSC160P04 凭借 13mΩ 超低导通电阻和 -40V/-35A 的规格，核心定位是锂电池保护、高边负载开关和反接保护等低压大电流开关场合。设计关键在于：保证足够的VGS驱动、做好底部焊盘的 PCB 散热、感性负载续流保护，以及用 SOA/ZθJC 曲线做热校核。
如需获取完整Datasheet或申请样品，请联系Cmos品牌供应商。
