CMD609A 产品应用笔记 —— N-Ch+P-Ch双沟道MOSFET
一、产品概述
CMD609A 是Cmos（广东场效应半导体）推出的一款N+P 双芯片MOSFET，采用先进沟槽（Trench）工艺，封装为 TO-252-4L（D-PAK），两颗管芯漏极共片，非常适合半桥/H 桥拓扑。它与 AOS 的 AOD609、新洁能 NCE609 属同类兼容产品。

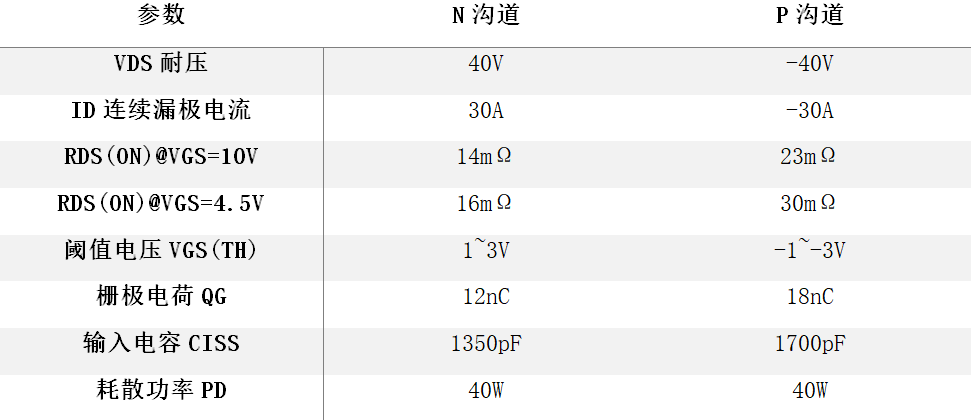

主要参数（N 沟道 / P 沟道）
二、典型应用领域推荐
1. 直流电机 H 桥驱动（核心推荐场景）
两颗互补管天然构成半桥，P 沟道做上管可省去自举电路，栅极直接以电源电压驱动即可，极大简化设计。常用于 12V/24V 玩具车、筋膜枪、扫地机、电动工具电机驱动（PWM 频率建议 ≤ 100kHz）。
2. DC/DC 转换器
同步整流 Buck 电路中 N-Ch做下管开关续流；P-Ch适合做高边负载开关和电池保护开关。
3. 负载开关 / 电源路径管理
利用 P 沟道"栅极拉低导通、拉高关断"的特性，实现 5V~36V 母线上的电子开关，Qg仅 18nC，MCU GPIO 经小电阻即可驱动。
4. 逆变器 / CCFL 背光驱动
互补 MOSFET 可用于推挽式逆变拓扑（此拓扑正是 AOD609 类的原始设计目标）。
5. 电池保护（锂电池组充放电开关）
40V 耐压、低内阻，适合9串锂电池组的保护板开关管。
三、电路设计指南
1. 栅极驱动设计
驱动电压：务必保证 VGS = 10V（或至少 4.5V）以获得标称低内阻。若用5V MCU 驱动，可以正常工作，但 RDS(on)不是最低。
栅极串联电阻 Rg：取 10~51Ω 抑制振铃；Rg过小会释放栅极振荡（Ciss 超 1nF），过大则增加开关损耗。
栅源下拉电阻：G-S 间加 10kΩ~100kΩ，防止浮空误导通和上电瞬间尖峰击穿（VGS 极限 ±20V）。
2. H 桥/半桥设计要点（重点）
死区时间：同一桥臂 N+P 管严禁直通（shoot-through），互补 PWM 必须留 ≥ 200ns~1µs 死区。
利用体二极管续流：关断期间电机电流经体二极管续流，注意二极管压降（约 0.7~1V）带来的损耗，持续大电流场景可考虑并联快恢复二极管。
P 管做上管的优势：无需自举电容和隔离驱动，栅极驱动信号以地为参考，电平转换简单；但 P 管 RDS(on) 偏高，大电流下导通损耗略大（P = I²·23mΩ，10A 时约2.3W，需注意散热）。
3. 热设计
12A 连续电流下 N 管导通损耗约 I²R = 12²×14mΩ ≈ 2W，超过 TO-252 自然散热能力（Pd 40W 是 Tc=25℃ 的理想值，实际 PCB 散热做降额处理）。
必须保证大面积覆铜：漏极焊盘（金属背板即 D1/D2）下铺 1in2/2oz铜皮并打过孔阵列至内层/底层散热。
降额使用：产品规格书上给定的参数均在一定条件下测得，实际使用需关注环境温度，并做安全降额应用。
4. PCB Layout
栅极驱动回路（驱动器→Rg→G 极→S 极回流）面积最小化，Rg 紧贴栅极。
功率回路（电源→MOSFET→采样电阻→地）路径短且宽，降低寄生电感引起的 VDS 尖峰。
N、P 管源极（S1/S2）分开走线，避免大电流共阻抗干扰驱动。
5. 保护设计
VDS尖峰：感性负载关断时尖峰可能超过 40V，加 RC Snubber（如 100Ω+1nF）或 TVS 钳位。
雪崩：100% UIS 测试保证单脉冲雪崩能力，但不建议常规工作在雪崩区。
电流采样：H 桥下桥臂串采样电阻实现过流保护，阈值按脉冲电流（数十 A）设定。
四、选型与替代
选型原则：母线电压 ≤ 32V（留 20% 裕量）、连续电流 ≤ 8A（PCB 散热条件）、开关频率 ≤ 100kHz 时此型号性价比最优。
总结：CMD609A 最适合"12~36V 直流电机 H 桥 + 负载开关 + 中小功率 DC/DC"场景，设计核心三件事：留足死区防直通、10V 足额驱动、大面积散热铜皮。
免责声明：
本内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
