高效能功率转换的核心：CMB170P03A
引言
在现代电子设备追求高效率、小体积和高可靠性的趋势下，每一颗元件的选择都至关重要。场效应半导体Cmos推出的 CMB170P03A 是一款-30V P沟道MOSFET，它凭借卓越的性能，已成为众多电源管理、电机驱动和功率开关应用中的理想解决方案。
一、型号解读
CMB170P03A场效应管是基于沟槽工艺打造的一颗P-Channel场效应管，通过制造工艺的优化，显著提升了MOS功率承载能力,同时导通内阻得到大幅度降低，即使在大功率运行时，导通损耗也将非常低。具有高效的功率转换能力。
二、核心优势
1. 集成电路与封装

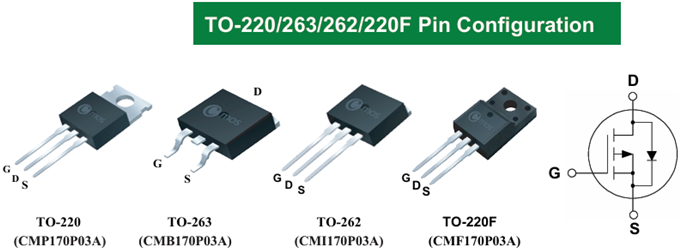

CMB170P03A提供如下四种封装。
1. 极低的导通电阻
CMB170P03A在-10V驱动电压（VGS）下，典型导通电阻 RDS(on) 低至4.4mΩ。
设计价值： 这意味着在导通状态下，器件的功率损耗极低。无论是用于开关电源还是电机控制，都能显著减少热量产生，提升系统整体效率，并可能简化散热设计。
2. 优异的开关性能
得益于场效应半导体先进的技术，该器件具有极低的栅极电荷（Qg）和输出电容（Coss）。
设计价值： 这使得开关速度更快，开关损耗更低。在高频开关电源（如DC-DC转换器）中，可以实现更高的工作频率，从而减小被动元件（电感和电容）的体积和成本。
3. 高鲁棒性与可靠性
100% 经过雪崩测试，确保了器件在感性负载开关等严苛工况下的耐用性。
广泛的栅源电压范围（VGS = ±20V），为栅极驱动设计提供了更大的灵活性，增强了抗干扰能力。
4. 提供TO-220、TO-220F、TO-262和TO-263 (D²PAK) 封装，显著特点是封装坚实，机械性良好。
这些封装提供了优异的散热性能，便于通过PCB板将热量高效散发。
表贴封装适合自动化生产，有助于降低组装成本。
三、应用场景
CMB170P03A的卓越特性使其在以下领域大放异彩：
1. 工业电机驱动与机器人
应用场景： 伺服驱动器、机械臂关节电机、小型工业泵/风扇的H桥或半桥电路。
优势体现： 作为P沟道器件，它在高边开关配置中无需复杂的自举电路，简化了驱动设计。低RDS(on)确保了电机在启动和大扭矩输出时，驱动器自身损耗最小。
2. 高效能电源系统
应用场景： 通信设备电源、服务器电源、工业电源的同步整流和功率开关电路。
优势体现： 在高频开关下，其低开关损耗和低导通损耗是提升电源效率（如达到80 Plus钛金标准）的关键。P沟道特性在正激式转换器等拓扑中作为高边开关非常方便。
3. 电池保护与功率管理
应用场景： 电动工具、无人机、电动汽车BMS（电池管理系统）中的负载开关和防反接保护电路。
优势体现： 利用P-MOS实现理想的防反接保护电路，结构简单，损耗低。其低导通压降有助于延长电池续航时间。
四、设计指南
应用示例：高边负载开关
示意图：略
电路描述： CMB170P03A作为高边开关，控制负载的电源通断。
设计要点：
驱动电路： 要确保器件完全导通，栅极电压（VG）需要比源极电压（VCC）低至少10V（对于标准驱动）或更低（对于逻辑电平驱动）。可以使用一个简单的NPN三极管或专用栅极驱动IC来实现电平转换。
栅极电阻（RG）： 串联一个小电阻（如10Ω）以抑制栅极振铃，优化开关波形，防止EMI问题。
ESD保护： 在VGS之间并联一个齐纳二极管（如12V-15V），可有效防止静电或电压过冲击穿脆弱的栅氧层。
五、总结
CMB170P03A 不仅仅是一颗P沟道MOSFET，它是高效、紧凑和可靠功率系统设计的基石。其极低的导通损耗、出色的开关速度和高鲁棒性，完美契合了工业、消费电子领域对功率器件的苛刻要求。
当您的下一个设计面临高边开关、电机驱动或高效电源的挑战时，选择CMB170P03A，意味着您选择了一个经过市场验证的高性能解决方案，助您轻松构建更具竞争力的下一代产品。
免责声明：本文内容为技术介绍，在实际设计中，请务必参考场效应半导体官方发布的最新版CMB170P03A数据手册，并进行严格的测试与验证。
