CMSA3606 MOSFET功率器件电路设计与产品应用场景推广
一、引言
在电源管理、电机驱动和消费电子设备不断追求高效率、小型化的趋势下，功率MOSFET的性能直接决定了整个系统的竞争力。CMSA3606——由广东场效应半导体（Cmos）推出的一款集成N沟道与P沟道的增强型功率MOSFET，凭借低导通电阻、快速开关能力和紧凑封装，成为同步整流、DC-DC转换和高速开关应用中的高性价比选择。
二、核心参数

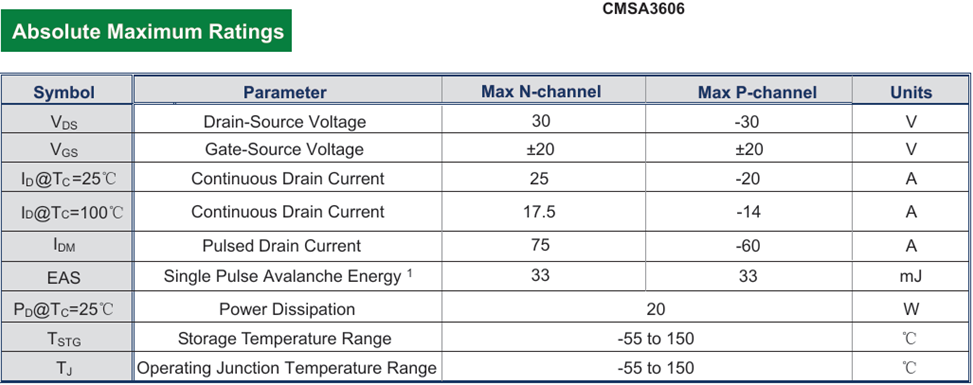

CMSA3606采用先进的沟槽栅（Trench）工艺制造，集成一只N沟道MOSFET和一只P沟道MOSFET，封装为DFN-8（5×6mm）贴片形式，具体参数如下：
CMSA3606的核心优势在于N沟道导通电阻低至21mΩ，P沟道仅38mΩ，配合仅4.2nC和6nC的极低总栅极电荷，尤其适合高频同步降压转换器应用。
三、设计指南
3.1 同步降压转换器（Synchronous Buck Converter）
同步整流是CMSA3606最核心的应用方向。其N沟道MOSFET可用作主开关管（上管），P沟道MOSFET作为同步整流管（下管），省去自举驱动电路的复杂性。
1、设计参考：
a）输入电压范围：适配12V/24V工业总线系统。
b）输出电压：5V/3.3V/1.8V等（根据反馈电阻分压设定）。
c）开关频率：200kHz~500kHz（低栅极电荷Qg=4.2nC确保高频下仍保持高效率）。
d）输出电流：N沟道侧可持续输出25A，满足大电流应用需求。
2、设计要点：
· 栅极驱动电压建议取10V以获取最低导通电阻（RDS(on)典型值16.5mΩ@VGS=10V）；若采用4.5V驱动，导通电阻上升至约29mΩ的效率折损；
· 布局上应将输入去耦电容尽量靠近漏极引脚，以最小化寄生电感，减小开关振铃；
3.2 全桥/半桥电机驱动电路
CMSA3606的N沟道和P沟道组合非常适合构建精简的半桥拓扑——P沟道作上管、N沟道作下管，无需电荷泵升压即可直接驱动，适合有刷直流电机调速、舵机控制和风扇驱动等场景。
设计要点：
· 务必设置死区时间（通常50~200ns），防止上下管直通短路；
· 高频PWM调压时建议驱动频率不超过500kHz以兼顾开关损耗与EMI性能。
3.3 便携设备电源管理
CMSA3606支持Protable equipment application，适用于移动电源、便携风扇、手持设备等电池供电产品的电源管理。在升压/降压转换器中，N沟道作功率开关，P沟道作同步整流，可显著降低二极管整流损耗，延长电池续航。
3.4 布局与热设计建议
DFN-8（5×6mm）封装的底部焊盘是主要的散热路径。推荐将底部焊盘大面积敷铜，必要时增加散热过孔连接到多层PCB的内层铜皮，以保证结温受控。根据热阻参数，20W最大功耗条件下需确保环境温度与散热面积匹配，避免结温超过150℃。
四、应用场景
场景一：消费电子快充与适配器
CMSA3606低导通电阻与大电流能力使其成为手机快充充电器、USB PD适配器的理想选择。N沟道25A、导通电阻21mΩ的参数能够支撑5V~20V宽输出范围下的高效率同步整流，配合主流PD协议芯片即可快速搭建紧凑型充电方案。
选型价值： 相比双N沟道方案（需自举驱动），N+P互补方案可节省一颗驱动IC和一个自举电容，BOM成本更低。
场景二：工业及通信电源
在工业设备DC-DC转换器、服务器电源以及5G通信电源等场景中，CMSA3606可用于12V或24V总线的降压转换。宽工作温度（-55℃~+150℃）确保其在户外基站、工厂自动化等严苛环境下依旧稳定运行。
选型价值： 高结温上限与DFN贴片封装带来的紧凑布局，使CMSA3606能够适应高功率密度的电源模块设计需求。
场景三：电机驱动与控制
从无刷直流电机（BLDC）驱动、电动工具调速，CMSA3606的N+P MOSFET结构可简化半桥驱动电路，降低系统复杂度。N沟道作下管、P沟道作上管的拓扑免去自举电路，在低成本方案中优势显著。
场景四：新能源与储能
在便携储能电源、光伏微型逆变器以及电池管理系统中，CMSA3606可用于DC-DC变换器和电池充放电保护开关。低压大电流特性契合12V/24V储能系统需求。
选型价值： 33mJ的单脉冲雪崩能量使其具备一定的感性负载耐受能力，适合电机和变压器驱动场景。
CMSA3606以“一个封装解决两个开关”的设计理念，在电源管理、电机驱动和便携设备等低压大电流场景中实现了性能与成本的最优平衡。对于正在寻找高集成度、高性价比功率MOSFET解决方案的工程师而言，CMSA3606是值得重点关注的选择。
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
