CMSA075N04 MOSFET功率器件：高效能电源设计的核心之选
一、产品概述
在当今高效率电源转换与紧凑化电子设计的需求浪潮中，功率MOSFET作为电力电子系统的核心开关元件，其性能直接影响整机效率、热表现与功率密度。广东场效应半导体(Cmos）推出的CMSA075N04——一款屏蔽栅沟槽工艺的N-Channel功率MOSFET，凭借领先的导通与开关特性，正在成为高性能DC-DC转换、服务器电源管理及工业控制领域备受瞩目的标杆器件。
二、核心优势
CMSA075N04采用新一代屏蔽栅沟槽技术平台，专为追求高功率密度与卓越能效的电压调节方案量身打造。该器件将超低导通电阻、极低栅极电荷与紧凑封装深度融合，可显著提升Buck变换器等核心拓扑的整机效率。

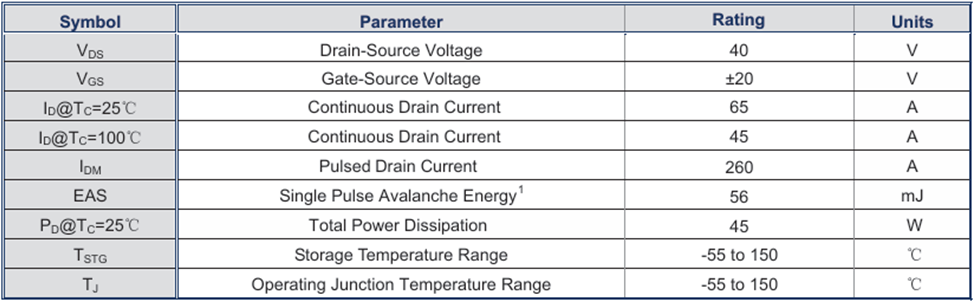

核心参数(产品规格书列举)
CMSA075N04具备逻辑电平栅极驱动能力，栅极阈值电压VGS(th)最大仅3V，可直接与主流PWM控制器及数字电源管理IC的4.5V–10V驱动输出无缝对接。器件在导通电阻（RDS(on)）和栅极电荷（Qg）之间实现了优异的品质因数平衡——低RDS(on)意味着更小的I²R导通损耗，而低Qg则意味着更快的开关速度与更低的驱动损耗，这一平衡使其成为高频DC-DC转换器中同步整流及主开关管的理想选择。
三、电路设计指南
基于CMSA075N04的卓越性能，工程师可在多种电源拓扑中发挥其潜力。以下围绕同步Buck变换器、栅极驱动电路及热管理三个方面进行设计解析。
3.1 同步Buck整流电路设计
在现代低压大电流的DC-DC转换器中，同步整流技术已成为提升效率的事实标准。传统Buck电路采用肖特基二极管作为续流元件，但二极管正向压降（通常0.3–0.5V）在数十安培的大电流下将产生数瓦乃至十几瓦的导通损耗。以CMSA075N04构建的同步Buck拓扑，用一枚低RDS(on)的MOSFET替代续流二极管，可将该损耗降低一个数量级。例如，在30A负载电流下，7.5mΩ导通电阻产生的导通压降仅为225mV，损耗约6.75W，远低于肖特基二极管的15W级损耗。
典型应用拓扑中，CMSA075N04可同时用于同步Buck变换器的上管（高侧控制FET，负责PWM调制与能量传递）和下管（低侧同步FET，负责续流阶段的电流导通）。上管选择侧重开关速度与低Qg，以降低高频开关损耗和开关节点振铃；下管选择则侧重低RDS(on)，以最小化续流阶段的导通损耗。CMSA075N04在这两个方面均有出色表现，工程应用中也可考虑将CMSA075N04作为下管，搭配一款更侧重于开关速度的MOSFET作为上管，以实现导通与开关损耗的最优折中。
此外，该器件针对高性能Buck变换器进行了专门优化，改善了开关转换行为，配合快速开关MOSFET的SMPS特性，帮助工程师简化环路补偿与EMI滤波设计。
3.2 驱动电路设计
CMSA075N04的VGS额定值为±20V，为驱动电压选取提供了充足的安全窗口。典型设计中，推荐将驱动电压设置在8–12V范围，配合4.5V逻辑电平兼容特性，可直接由PWM控制器输出引脚驱动，无需额外的电平移位电路。
在实际PCB布局中，栅极驱动回路应遵循最短路径原则，以降低寄生电感对开关波形的影响。必要时可在栅极串联一个数欧姆的电阻，以调节开关速度并抑制振铃，同时也可并联一个反向二极管用于加速关断过程。此外，在VGS接近阈值电压VGS(th)的轻载应用中，需注意防止因噪声耦合导致的误触发，可在栅极-源极间并联适当的下拉电阻或并联MLCC，优化CGD/CISS,均可提升抗干扰能力。
3.3 热管理

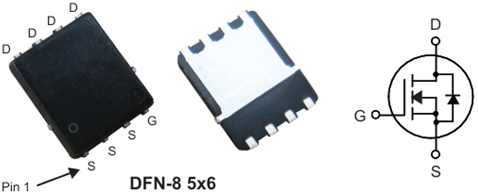

CMSA075N04采用SOP-8封装，底部大面积金属焊盘为热传导提供了低热阻路径。在PCB设计时，推荐采用以下措施以最大化散热效率：
1、器件下方铺设大面积的接地铜箔区域，并利用多个热过孔将热量传导至内层及底层铜箔，形成高效的散热通道；
2、功率回路（输入电容→高侧MOSFET→电感→输出电容→地）的走线应尽可能宽阔且紧凑，以降低寄生电感和直流铜损；
3、将功率级与控制电路进行合理分区，避免开关节点的高dv/dt信号耦合至敏感的控制信号节点，影响环路稳定性。
四、应用场景推荐
得益于全面的性能优势，CMSA075N04在多个行业领域均可发挥关键作用。
4.1 通信电源与同步整流
在通信基站、交换机及路由器的电源系统中，同步整流技术是提升效率的关键手段。CMSA075N04凭借超低的RDS(on)和体二极管特性，可在同步整流级高效替代传统整流二极管，显著降低整流损耗，尤其适合48V母线至低压负载点的隔离式DC-DC转换器以及通信电源中高功率密度的POL转换器设计。
4.2消费电子与快充电源
在笔记本电脑、平板、显示器及高性能快充适配器等消费电子设备中，CMSA075N04可用于紧凑型电源管理模块，在有限空间内实现高效率降压转换，降低发热，延长电池续航，并支持USB PD快充等对电源瞬态响应要求苛刻的应用场景。
4.3 电机驱动与工业控制
在工业自动化、电动工具及小型电动车（LEV）的电机驱动系统中，CMSA075N04可作为H桥拓扑中的开关器件，利用其65A高电流承载能力和低导通电阻高效控制电机正反转与调速。诸如叉车等应用场景中。
4.4 汽车电子
在汽车电气化浪潮下，CMSA075N04可应用于车载DC-DC转换器、LED照明驱动及电池管理系统（BMS）等辅助系统。宽广的工作温度范围（-55°C至+150°C）确保其满足车辆严苛的环境适应性要求，适用于电动汽车驱动系统中的高功率负载处理。
