CMSA63P04 P沟道增强型MOSFET 应用设计

>>CMSA63P04详情页面

概述

CMSA63P04 是广东场效应半导体(Cmos)推出的高性能P沟道增强型功率MOSFET,采用先进的沟槽(Trench)MOSFET技术与低热阻 DFN-8(5×6) 贴片封装相结合,专为高电流、低损耗的电源管理应用而设计。该器件具备极低的导通电阻、优异的开关特性以及出色的热性能,是电池保护、负载开关、DC-DC变换器以及逆变控制等场景的理想选择。

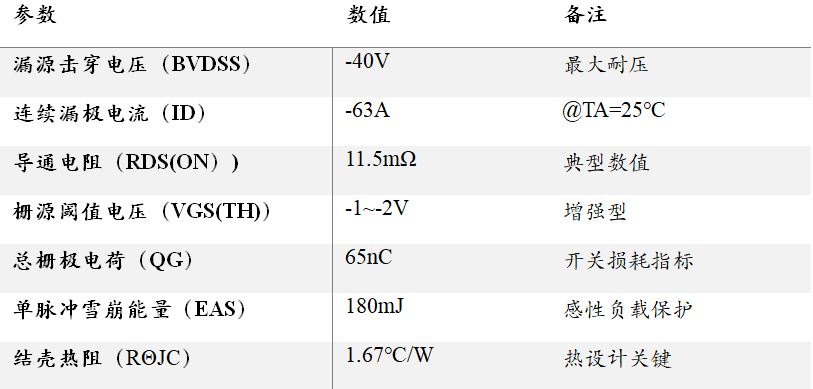

二、电气参数



三、核心优势

3.1 超低导通电阻,

11.5mΩ 的典型导通电阻,即使在管子63A额定满电流连续运行(实际须有裕量)导通损耗极低:

Pcond = ID² × RDS(on) = 63² × 0.0115 ≈45.64W(理论最大值)

配合 DFN-8(5×6) 小体积封装,完全可应用于空间受限的场景。

3.2 低栅极驱动电压范围

阈值电压低至-1~-2V,可兼容 3.3V / 5V / 10V 逻辑电平驱动。在 VGS = -4.5V 时即可实现不超过20mΩ低阻导通。

3.3 快速开关特性

总栅极电荷仅 65nC,配合低栅极电阻,开关延迟时间短(开通30ns,关断460ns),适用于100kHz~300kHz 开关频率的 DC-DC 变换器。

3.4 高可靠性设计

单脉冲雪崩能量 180mJ,可更大限度地吸收感性负载关断时的反射能量。

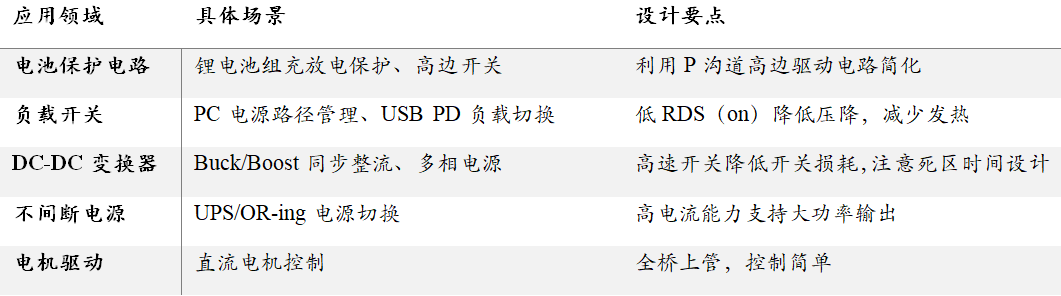

四、应用场景



五、应用设计

5.1 栅极驱动设计

驱动电压选择:

满功率应用:推荐 VGS = -10V,确保 RDS(on) 达到最小值。

低功耗/电池应用:VGS = -4.5V 即可导通,但需注意 RDS(on) 会略有增加。

绝对禁止:VGS 超过 ±20V,否则将造成栅氧化层永久损伤。

栅极电阻计算:

栅极驱动电流建议按以下公式估算:

Ig(peak) = Qg / tsw

若要求开关时间 tsw = 100ns:

Ig = 65nC / 100ns = 0.65A

栅极电阻 Rg 取值:

Rg ≈ (Vdrive - VGS(th)) / Ig ≈ 10V / 0.65A ≈ 15Ω

建议取值:Rg = 5Ω~22Ω,根据实际EMI和开关损耗权衡调整。

5.2 热设计与散热

1)结温估算:

Tj = Ta + Ploss × RθJA

其中 Ploss = Pcond + Psw(导通损耗 + 开关损耗)

示例计算(INPUT=12V, ID = 30A,fsw = 200kHz,D = 50%):

导通损耗:Pcond = 30² × 0.0115 × 0.5 ≈ 5.2W

开关损耗:Psw ≈ 0.5 × VDS × ID × (tr + tf) × fsw ≈ 0.5 × 12 × 30 ×110ns × 200k ≈ 3.96W

总损耗:Ploss ≈9.16 W

结温:Tj = 25 + 9.16 × 55 = 528.8℃❌(严重超标!)

结论:自然对流条件下无法满负荷工作,必须采取散热措施。

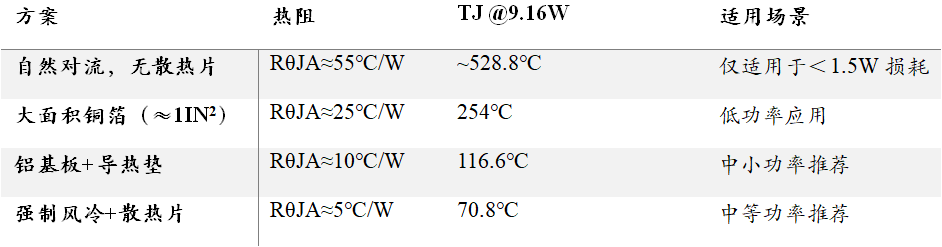

2)散热方案:



3)PCB散热设计要点:

1. DFN-8 底部裸露焊盘必须通过多个过孔,连接到内层/底层的大面积铜箔。

2. 建议过孔数量 ≥ 9 个,孔径 0.3mm,填充或电镀封闭。

3. 底层铜箔面积可接近与1in²(2.54 × 2.54 CM)配置,可显著降低热阻。

4. 漏极引脚铜箔尽量加宽,降低寄生电阻的同时辅助散热。

4)关键布局原则:

1. 栅极回路最小化:栅极驱动走线尽量短,远离大电流的漏极/源极走线。

2. 开尔文连接:如进行精确电流采样,源极引脚需独立走线。

3. RC 缓冲:感性负载应用时,漏源极间可并联 RC 缓冲电路(如 10Ω + 1nF)。

5.3 保护设计

5.3.1过流保护:

建议在源极串联低阻值采样电阻(如 5mΩ),配合比较器实现快速过流关断.

关断响应时间应 < 5μs,防止器件长时间进入线性区发生热击穿失效。

5.3.2 ESD防护:

栅极对源极并联双向TVS管(钳位电压< ±18V)或稳压二极管。

手工焊接时使用防静电手腕带。

5.3.3 反接保护:

CMSA63P04 非常适合用作电池反接保护开关。

当电池正确接入时,MCU 拉低栅极,VGS = -VBAT,MOSFET 导通;

电池反接时,体二极管反向偏置,MOSFET 无法导通,负载得到保护。

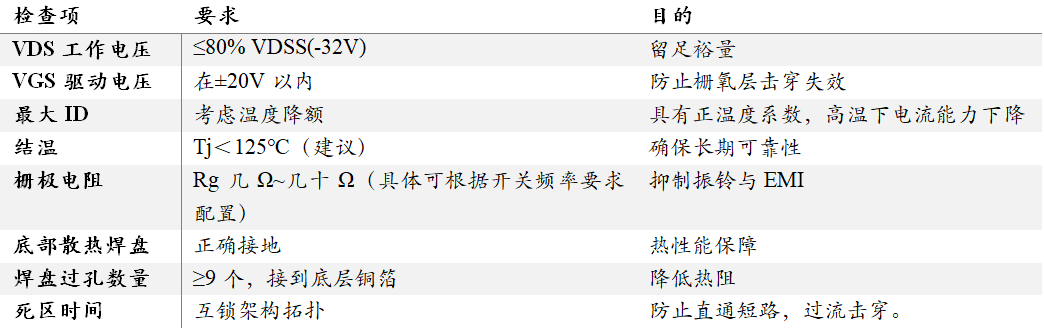

六、设计检查清单



总结

CMSA63P04 凭借 -40V 耐压、-63A 大电流、11.5mΩ 超低导通电阻 以及优异的开关特性,成为中高功率 P 沟道 MOSFET 应用中的佼佼者。其 DFN-8(5×6) 封装兼顾了散热性能与贴片工艺兼容性,特别适合:

需要高边开关,简化驱动的电池管理系统。

追求高效率、低发热的同步整流电源。

对空间紧凑、可靠性高有要求的便携式设备。

在设计中,重点关注栅极驱动电压选择、热管理设计、PCB 布局优化 三大要素,即可充分发挥 CMSA63P04 的性能优势,构建高效可靠的功率电子系统。
