CMS50P03B P 沟道功率 MOSFET 应用及电路设计
一、产品概述
CMS50P03B 是一款采用沟槽栅（Trench）工艺的 P 沟道功率 MOSFET，主要面向高边开关与电源管理应用，以"驱动简单、导通损耗低"为核心优势。

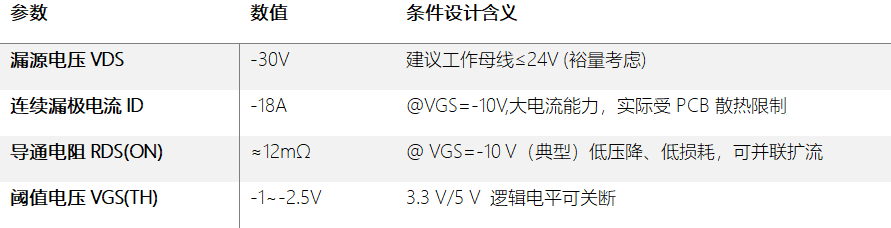

二、特性与优势
1. 低导阻、高效率：RDS(on) 仅约12 mΩ，18 A 时导通损耗 ≈ 3.9W，损耗远低于串联二极管方案（10 A 下1.2 W vs 二极管 7 W）。
2. 高边驱动简单：P 沟道源极接正母线，栅极拉低即导通——无需自举电路和高压栅驱 IC，BOM 与面积最优。
3. 逻辑电平兼容：VGS(th) ave≈ -2 V，MCU GPIO 可直接控制；导通建议VGS= -10 V 以获得最低 RDS(on)。
三、典型应用场景
1. 高边负载开关（核心场景）
GPIO 低电平 → VGS ≥-VIN，MOS 导通；
GPIO 高电平 → VGS ≈ 0，MOS 关断。
栅极网络三要素：
Rg（10~100 Ω） 抑制振铃；
R1（10 kΩ）上拉 保证上电默认关断；
15 V 稳压管 钳位 VGS ≤ ±20 V。
2. 双电源自动切换 / OR-ing
适配器+电池 双路切换供电：两管源极各接电源正、漏极共接输出，利用体二极管实现先通后断的无缝切换，注意两路电压差引起的环流。
3. 输入反接保护
替代串联二极管：正接时体二极管先导通、沟道随后开启；反接时体二极管反偏、MOS 关断，后级零电压。压降从二极管压降 0.7 V 降至约MOSFET管压降 0.05~0.09 V。
4. DC-DC 变换与电机驱动
同步整流 Buck：12 V→5 V/3.3 V 大电流降压的高边管；
H 桥高边臂：无刷电机正反转驱动，电机带载能力可覆盖大多数 24 V 电机；
BMS / eFuse：电池充放电开关、电子保险丝，配合电流采样实现过流快速关断。
四、电路设计推荐
1. 栅极驱动
导通电压建议 -10 V；轻载逻辑控制 -4.5 V 可用（RDS(on) 升高约60%）；
关断电平须 ≥ VIN - |VGS(th)|；
开关频率 < 20 kHz 可用电阻直接驱动；> 20 kHz 或 PWM 应用需核算 Qg 驱动功耗，改用驱动器；
MCU IO 电压低于 VIN 时，用 NPN或Small signal N-MOS 做电平转换，将栅极下拉到地导通。
2. 热设计与损耗核算
导通损耗：Pcond = I² × RDS(on)(TJ)，导阻与结温TJ成正向线性关系，温度越高RDS(on)越大，TJ=100 ℃ 时 RDS(on) 约增大 40%；
结温：TJ = TA + P × RθJA，SOP-8 焊1in² 2oz铜皮时 RθJA ≈ 40 ℃/W；
注意：18A 是芯片/封装极限而非 PCB 可持续电流，单管建议连续工作 ≤ 6 A；
散热措施（按性价比）：源极大面积铺铜（≥10 cm²、2 oz 铜厚）→ 密集热过孔（0.5 mm、≥10 个）→ 多管并联（损耗按 n² 下降）→ 铝基板/散热器。
3. PCB 布局
源极焊盘大面积铺铜导热；TAB（漏极）焊盘开窗上锡保证润湿；栅极走线短（≤2 cm）且远离开关节点；D-S 主回路环路面积最小化。
五、降额设计核对清单
VDS 峰值 ≤ 22.5 V（含开关振铃尖峰）
|VGS| ≤ 20 V，24 V 系统加钳位
连续电流按 PCB 散热条件降额
开关/线性区应用核对 SOA 曲线
感性负载关断雪崩能量 EAS ≤ 1/2 额定值
Rg 靠近栅极放置
多管并联时独立栅阻 + 对称布局
TJ ≤ 125 ℃（按最坏工况核算）
续流场景核算体二极管损耗
开关节点铜皮最小化，必要时加 RC 吸收
六、总结
CMS50P03B 以约12 mΩ 的超低导通电阻和极简的高边驱动方式，成为 30 V 级电源系统中负载开关、电源切换、反接保护及电机驱动的性价比首选。设计成功的三要素：栅极电平匹配与保护、散热按实际 PCB 条件降额、严格核对 SOA 与雪崩裕量。
