2SK2313L MOSFET 应用笔记

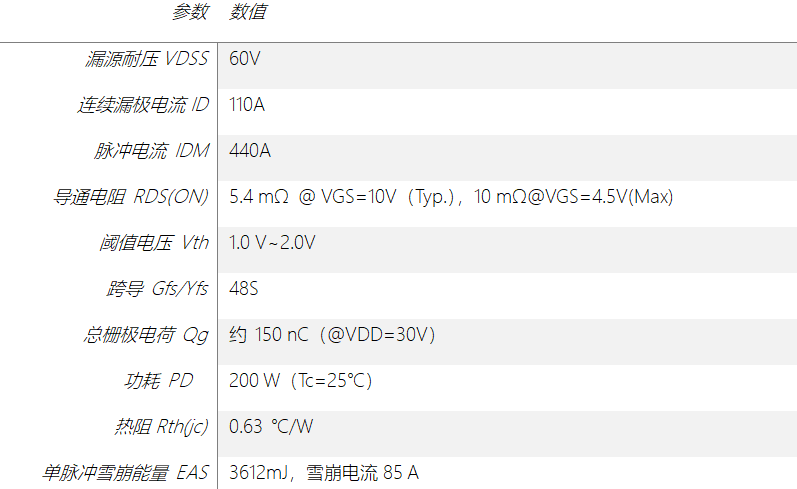

一、器件概述与关键参数
2SK2313L是一款采用先进平面工艺制造的低压MOSFET，其特点具有传统平面结构的优势，相对Trench结构，具有更大Die尺寸，功率密度相对低，优异的散热性，高雪崩能量以及良好的线性工作特点等优势。在电容性负载感性负载，电源的DCM模式以及LED灯带等负载类应用中，更具优越性。
主要特点：低栅极驱动、低导通电阻、高跨导（Yfs=48S）、优异的线性运行模式
二、典型应用场景
1. DC-DC 变换器（降压/升压/反激）
适用于 12V/24V/36V 总线系统（48V 输入 Buck结构 时，60V 耐压裕量偏小，需注意尖峰吸收；更典型的是 12V~36V→低压大电流输出）。
48V 总线场景建议选更高耐压管（如SGT,Trench系列80V~100V），2SK2313L更适合36V 以内的母线系统。
2. 电机驱动
直流有刷电机 H 桥 / 半桥、BLDC 三相桥的低边或高边开关，110A 连续 + 440A 脉冲能力适合中大功率驱动。
栅极电荷约 150nC、Ciss4100pF，适合 100kHz 以下的硬开关；更高频率建议选 Qg 更小的Trench/SGTMOS 系列。
3. 斩波稳压 / 继电器与电磁负载驱动
低Vth（2.0V）支持逻辑电平直接驱动小电流场合；大电流仍需 10V 驱动以压低 RDS(ON)。
4. 大功率负载开关 / 电池保护 / 同步整流（低压侧）
5.4mΩ 导通电阻在 30A 时压降仅约 0.162V、损耗不到5W，做电池开关和低压同步整流效率较高。
三、电路设计要点
1. 栅极驱动设计
驱动电压：大电流应用务必用 10V 驱动。4.5V 驱动时 RDS(ON) 从5.4mΩ 升至 10mΩ，导通内阻具有正温度系数，且高温时形成正反馈，将进一步恶化。
驱动器选择：Qg≈150nC，开关 1MHz 内驱动峰值电流需求不高，IR2110、TC4420、UCC27321 等均可；半桥高边注意自举电容容值：Cboot≥Qg/ΔV ≈ 150nC/0.5V ≈ 300nF，实际取 1μF 更稳妥。
栅极电阻：datasheet 测试条件 RG=0.8Ω，Fr≈1MHz。一般取 10~51Ω 在开关速度与 EMI 间折中；关断可加快速二极管加速（Rg_on/Rg_off 分离）。如果频率较高超过100KHz，建议源极功率回路独立走线，避免米勒效应引起的串扰影响。
2. 热设计
结到壳热阻 0.63℃/W。30A 连续时导通损耗 P = I²·R = 900 × 0.0056≈5W（25℃），125℃ 时 RDS 约增 1.5倍，需按8W 级散热设计。
3. 并联均流
若有大功率负载，单管不够时可多管并联，RDSon是正温度系数，可实现自然均流；各管栅极独立串联驱动电阻并镜像对称布局。
4. 保护设计
雪崩：EAS=3612mJ（L=1MH、IAR=85A 条件），感性负载关断能量小于此值可省去 TVS，频繁关断感性负载（继电器、电磁阀、电机绕组）必须加续流二极管或 TVS/RC 吸收。
栅氧保护：VGS极限 ±20V。驱动回路寄生电感可能产生振铃过冲，栅源间并 10Kω~100kΩ 下拉电阻，必要时加 12~15V 稳压管钳位。
5. PCB 布局
驱动回路最小化：驱动器输出 → Rg → 栅极 → 源极返回驱动器，闭环面积越小越好（减小 L·di/dt 振铃）。大电流环路（输入电容→MOS→负载→回流）采用叠层母排或紧邻的电源/地平面，降低开关噪声。
采样电阻（电流检测）用开尔文连接，远离栅极驱动走线。
四、小结
2SK2313L 是一颗经典的 60V/110A 低压大电流 N-MOS，凭借5.6mΩ 低导通电阻、2V 逻辑电平驱动和扎实的一致性，非常适合 12V36V 母线的 DC-DC、电机驱动、负载开关与电池保护 等应用。设计关键在三点：10V 充分驱动、110nC 栅荷对应的驱动器选型、以及 10W 级导通损耗的散热设计。
