CMH80N50FSD MOSFET 产品应用及电路设计指南

>>CMH80N50FSD详情页面

一、产品定位与关键参数

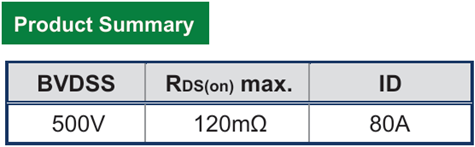

CMH80N50FSD 是一款采用Planar工艺制成的 N沟道高压功率 MOSFET,具有优秀的dv/dt抗浪涌能力和优秀的体二极管反向恢复特性,TO-247 封装。核心参数如下:



其定位于 AC-DC或DC-AC应用,与同系列的 CMH50N50(500V/50A/0.105Ω)一样,面向大功率开关电源,逆变设备,舞台灯电源等。


二、典型产品应用

基于 500V/80A/0.12Ω 这一规格档位,该器件适用于中等功率(约 1~3kW 级)的高压开关场合:

1. 开关电源(SMPS):反激(Flyback)、正激(Forward)、LLC 半桥谐振拓扑的功率开关管;

2. 功率因数校正(PFC): PFC 主开关,这一档位是该应用的典型选型区间;

3. UPS / 逆变器:电池升压、DC-AC 半桥/全桥逆变;

4. 电焊机、等离子切割电源:高电流脉冲开关;

5. 电机驱动:高压直流母线(如 310VDC 整流后)的变频驱动;

6. 充电桩模块、储能变换器等工业电源场合。


三、应用电路设计指南

1. 栅极驱动设计

驱动电压:使用 10~12V 驱动以保证 0.12Ω 的低导通电阻充分开启;VGS 绝对最大 ±30V,建议稳压在 12~15V;

驱动电流估算:栅极电荷 Qg是164nC。若开关频率 fs=100kHz,所需驱动功率 P = Qg × VGS × fs ≈ 164nC × 12V × 100kHz ≈ 0.19W。驱动 IC(如 UC3842+推挽、专用驱动器 IR2110/IRS2186 等)峰值输出能力建议 ≥ 1~2A,以保证快速充放电米勒平台;

栅极电阻:开通/关断电阻分开(Rgon 10~51Ω,Rgoff 5~20Ω 起步)设计,通过示波器观察 VDS 振铃和开关损耗折中调整;

2. 电压尖峰与吸收(Snubber)

500V 器件在 220VAC 整流(约 310VDC 母线)下,漏感尖峰务必控制在 80% 额定(<400V)以内;

反激拓扑需设计RCD 吸收钳位;半桥/全桥需在直流母线就近放置低 ESL 薄膜电容(1~2μF/630V)作为换流回路;

漏极 RC Snubber 典型起始值:100Ω/1W + 1nF/1000V,按振铃频率微调。

3. 体二极管与换流

该器件体二极管反向恢复特性优秀,即使在硬开关半桥/移相全桥电路完全可以依靠体二极管续流;LLC 等软开关拓扑更佳,无需外加快恢复二极管;

若用于桥式拓扑,需核算二极管反向恢复损耗(P ≈ Qrr × VDS × fs),确认结温余量。

4. 损耗与散热核算

导通损耗:Pcond = Irms² × RDS(on) × 温度系数(K)。结温 与RDS(on)呈正温度系数关系,100℃/25℃下,K约为1.6,在不同的环境温度下,RDS(on)完全不同。假设,环境温度Ta=100℃,RDSon≈2Ω,例如半桥单管 20A 有效值电流,Pcond ≈ 20² × 0.2 ≈80W;

结温校核:Tj = Tc + P × RthJC。TO-247 器件 RthJC 约 0.2℃/W,80W 意味着壳温必须< 100°C,需强制风冷 + 大尺寸散热器(热阻 ≤ 0.8℃/W 量级);

降额建议:连续工作结温 ≤ 125°C(额定 150°C),母线电压 ≤ 400V。

5. 布局与 PCB 要点

功率换流回路(母线电容—MOS—变压器/电感)面积最小化,大电流路径用铺铜+多层并联;

驱动回路(驱动 IC→栅极→源极开尔文回接)远离漏极 dv/dt 节点,栅极电阻紧贴引脚;

TO-247 安装时绝缘垫片 + 导热硅脂,螺丝扭矩按规格书(通常 0.65N·m);

源极采样电阻(过流检测)采用开尔文连接。

6. 保护设计

栅源 TVS(12~15V)或稳压管钳位,防静电/感应击穿;

母线输入端PTC过压保护 + NTC 浪涌抑制;

逐周期过流保护(采样电阻或电流互感器 + 比较器快速关断,响应 < 1μs);

该档位器件通过 100% 雪崩测试,但仍建议按单脉冲雪崩能量(EAS)留 2 倍以上余量,避免长期依赖雪崩吸收。

7. 并联使用(如需较大功率)

各管栅极串独立 5~10Ω 电阻防止寄生振荡;

源极小电阻(0.1Ω 级)均流或采用对称布局;

注意 RDS(on) 正温度系数有利于并联均流,但动态均流需实测验证。


重要声明 :

上述资料仅供参考使用,用于协助 Cmos客户进行设计与研发。我们有权在不事先通知的情况下,保留因技术革新而改变上述资料的权利。 Cmos产品全部经过出厂测试。 针对具体的实际应用,客户需负责自行评估,并确定是否适用。我们对客户使用所述资源的授权仅限于开发所涉及Cmos产品的相关应用。 除此之外不得复制或展示所述资源, 如因使用所述资源而产生任何索赔、 赔偿、 成本、 损失及债务等, Cmos对此概不负责。
